HP2231光耦引脚揭秘

一、引脚布局与基本特性

HP2231作为经典4引脚光耦，采用DIP-4封装，引脚功能如同快递收发站：

1. 引脚1（阳极）：发光二极管正极，输入电流范围3-50mA

2. 引脚2（阴极）：发光二极管负极，需串联限流电阻

3. 引脚3（发射极）：光电三极管发射极，通常接地

4. 引脚4（集电极）：信号输出端，耐压达70V

二、工作原理与信号传输

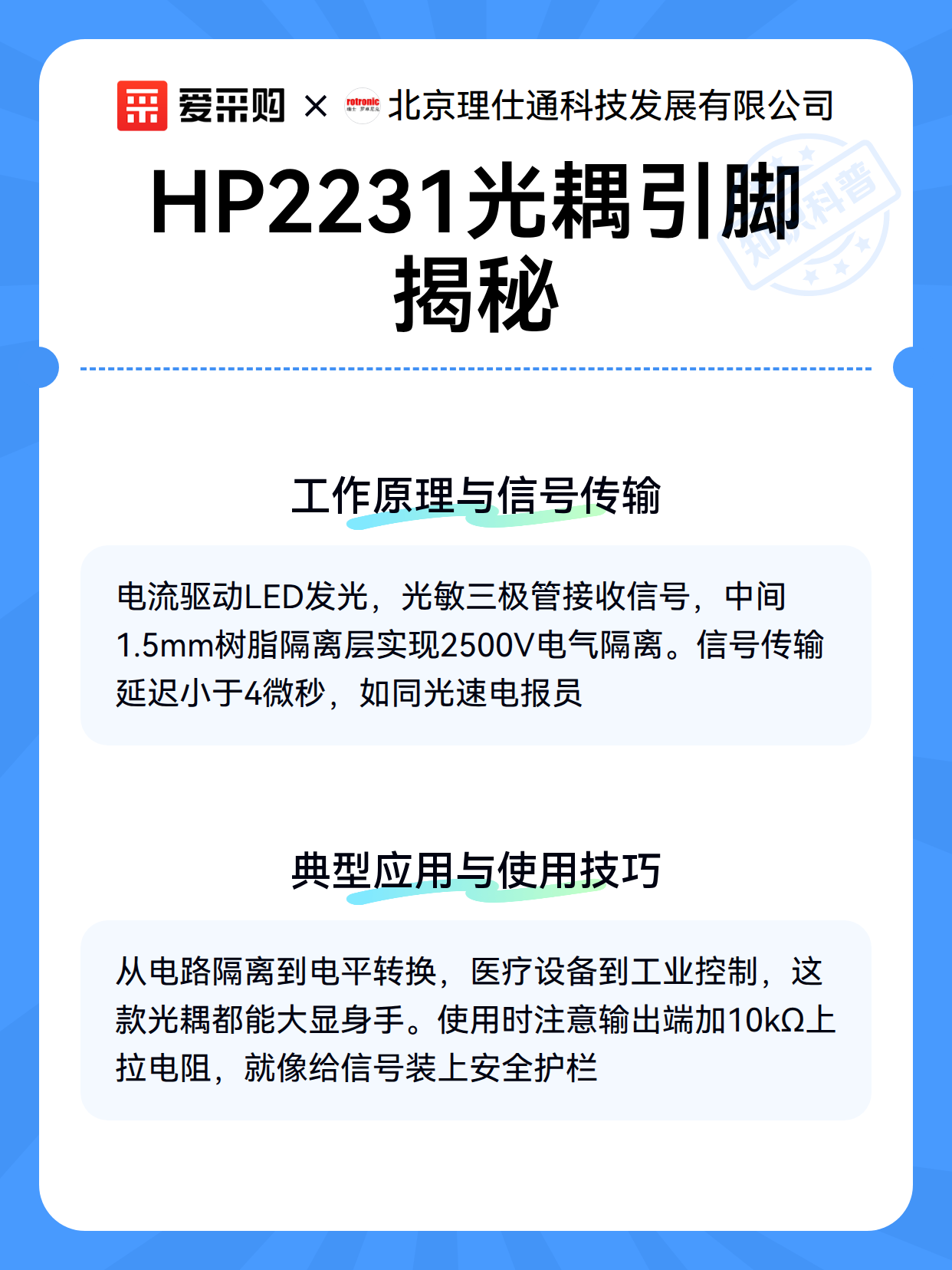

光耦像不会说话的翻译官，通过光信号传递电信号：

1. 输入侧：电流驱动LED发光，亮度与电流成正比

2. 隔离层：1.5mm厚透明树脂实现2500V隔离电压

3. 输出侧：光敏三极管将光信号还原为电信号

4. 响应时间：开启/关闭延迟均小于4μs

三、典型应用与使用技巧

这款电子元件中的'绝缘卫士'有这些妙用：

• 电路隔离：消除地环路干扰，保护低压控制端

• 电平转换：5V单片机直接控制24V继电器

• 安全防护：医疗设备中实现强电弱电隔离

• 布线技巧：输出端需加10kΩ上拉电阻确保信号稳定
