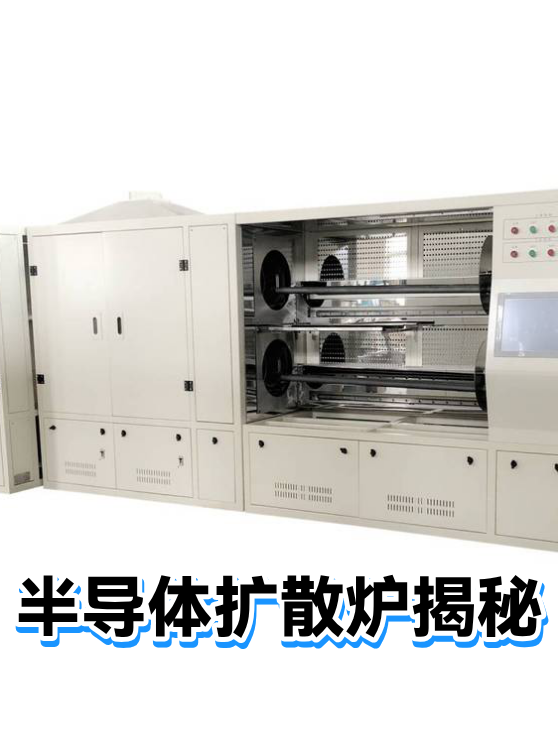

半导体扩散炉揭秘
·
上海矽振电子科技有限公司
上海矽振电子科技有限公司位于上海市闵行区沪青平公路277号，成立于2004年，专注半导体及光伏设备领域，主营扩散炉、阀门管件、温控模块等核心产品，具备自主研发与进出口资质，技术实力雄厚，为行业提供专业电子元器件及技术服务。
介绍：
本文解析半导体扩散炉的核心功能，澄清其与离子注入工艺的区别，并介绍其在芯片制造中的关键作用，帮助读者理解这一精密设备的独特价值。
一、半导体扩散炉的魔法箱
如果把芯片制造比作烹饪，扩散炉就是精准控温的烤箱。它的核心任务是通过高温将掺杂原子（如磷、硼）均匀扩散进硅片，改变局部导电特性。温度可达1200℃，精度控制在±0.5℃以内，就像用纳米级火候为硅片"调味"。
二、扩散与离子注入的 twins 差异
这对半导体工艺中的"双胞胎"常被混淆，但本质不同：
原理差异：扩散像慢炖（热驱动原子运动），离子注入则是高压"射击"（电场加速原子植入）
精度对比：扩散适合大区域均匀掺杂，离子注入可实现纳米级定位
温度区别：扩散需高温，离子注入可在室温进行
三、现代芯片的隐形推手
尽管离子注入兴起，扩散炉仍是不可替代的：
在功率器件中形成深结区（如IGBT）
制备MOSFET的阱区
太阳能电池的发射极掺杂
与氧化工艺联用生成二氧化硅层
