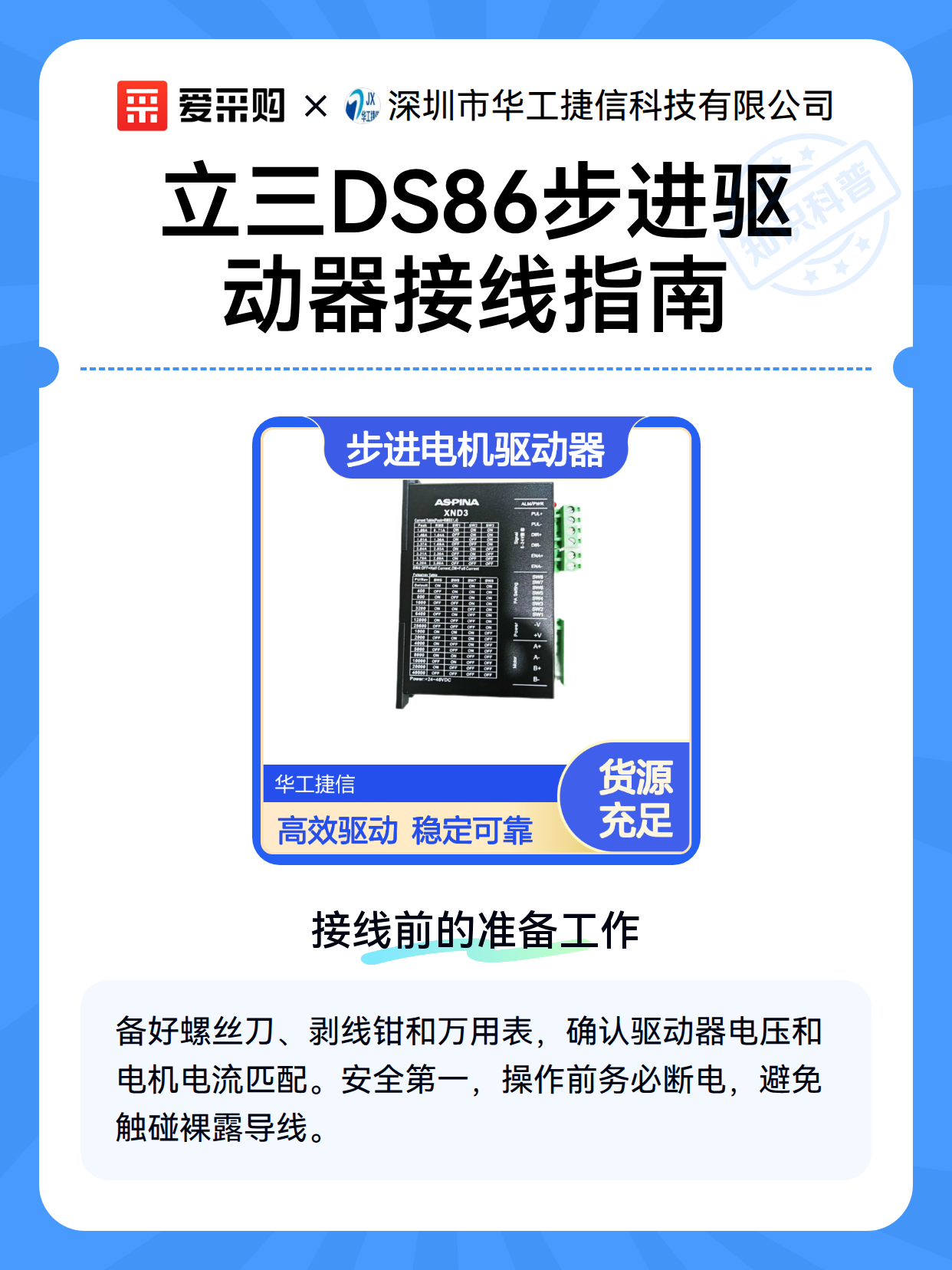

立三DS86步进驱动器接线指南

一、接线前的准备工作

在动手连接DS86步进驱动器前，确保你已备齐工具并了解基本参数。

• 工具清单：十字螺丝刀、剥线钳、万用表

• 参数确认：驱动器输入电压范围（通常24-80VDC）、电机额定电流（需与驱动器匹配）

• 安全提示：断电操作，避免接触裸露导线

二、核心接线步骤详解

按顺序连接这三组线，就像给机器人接上神经和血管：

1. 电源接线：

   • 正极接+V端子，负极接-V端子

   • 建议使用1.5mm²以上线径，过长时需加粗

   • 电源入口处并联1000μF以上电解电容

2. 电机接线：

   • A+、A-接电机一组线圈，B+、B-接另一组

   • 用万用表确认线圈通断后再连接

   • 若电机抖动，尝试交换A/B相序

3. 信号线连接：

   • DIR接方向信号，PUL接脉冲信号

   • 共阳接法时+5V接COM，共阴时GND接COM

   • 信号线建议使用双绞屏蔽线

三、调试与故障排查

接完线别急着欢呼，这些检查能让你的设备更稳定：

• 上电测试：先空载运行，观察驱动器指示灯状态

• 常见问题：

  • 电机不转：检查使能信号（ENA）是否有效

  • 异响发热：微调驱动器细分和电流参数

• 防护措施：

  • 加装散热片（持续电流＞3A时）

  • 避免信号线与电源线平行走线
