焊缝形式及表示法

一、焊缝形式是什么？

焊缝形式就像焊接界的"接头暗号"，描述金属连接处的形状特征。想象两块钢板对接时，可以是直线拼接（对接焊缝），也可以是T型交叉（角焊缝），甚至像叠罗汉般搭在一起（搭接焊缝）。不同形式直接影响结构强度和工艺难度，比如X型坡口焊缝适合厚板焊接，而卷边焊缝则常见于薄板装饰。

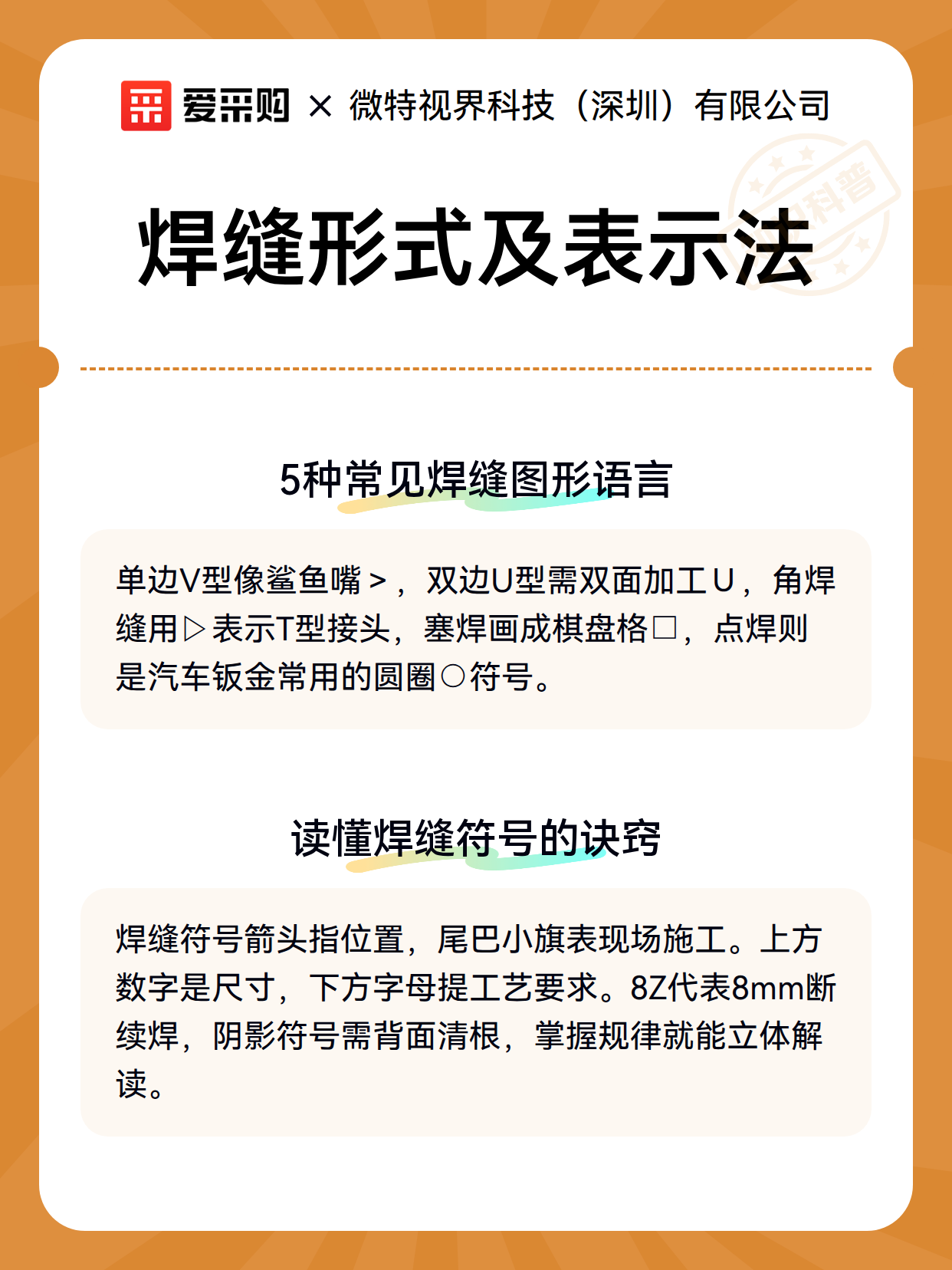

二、5种常见焊缝图形语言

1. 单边V型：用＞符号表示，像张开的鲨鱼嘴，适合单面焊接

2. 双边U型：两侧对称的∪符号，需要双面坡口加工

3. 角焊缝：直角三角形▷标注，T型接头标配

4. 塞焊：正方形□带对角线，像棋盘格的焊接方式

5. 点焊：圆圈○符号，汽车钣金常用

三、读懂焊缝符号的诀窍

焊缝符号就像简笔画，箭头指向焊接位置，尾巴上的小旗子表示现场施工。符号上下还藏着重要信息：上方数字对应焊缝尺寸，下方字母说明工艺要求。例如8Z表示8mm断续焊，而带阴影的符号提示需要背面清根。记住这些符号规律，看图纸就能脑补出立体焊接结构。
