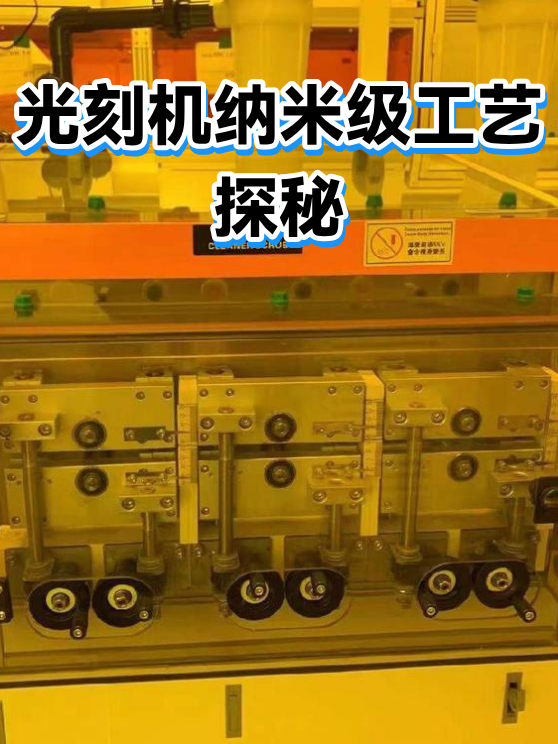

光刻机纳米级工艺探秘
·
成都鑫南光机械设备有限公司
成都鑫南光机械设备有限公司，2002年成立，位于成都，专营光刻机等真空设备，经验丰富，在业内具权威性与专业性。
介绍：
本文揭秘光刻机纳米级工艺的发展现状、技术挑战与未来趋势，解析7nm、5nm等制程背后的核心原理与实际应用场景，帮助读者理解芯片制造的精密世界。
一、纳米数字背后的技术革命
光刻机标注的7nm、5nm等数字，实则是芯片晶体管栅极宽度的度量单位。当前主流工艺节点呈现"摩尔定律"式迭代：
成熟工艺：28nm-14nm（物联网/汽车芯片）
先进工艺：7nm-5nm（旗舰手机/CPU）
先进工艺：3nm-2nm（2024年试产）
每缩小1nm意味着晶体管密度翻倍，如同在头发丝截面上雕刻出整座城市的地图。
二、突破物理极限的三大法宝
当工艺逼近原子尺寸（硅原子直径约0.2nm），工程师们祭出组合技：
多重曝光：单次曝光达不到精度时，采用多次套刻叠加图案
EUV光源：13.5nm极紫外光取代传统193nm深紫外光
材料创新：高迁移率通道材料替代纯硅晶体
三、纳米竞赛的现实制约
追求更小纳米数面临硬约束：
成本曲线：3nm晶圆厂投资超200亿美元
量子隧穿效应：5nm以下电子可能"穿墙"漏电
热密度问题：3nm芯片局部温度超100℃
未来可能转向chiplet小芯片封装或碳基材料等新赛道。
