LED压降为何2-3伏
·
湖北煋际照明，位于随州市曾都区，2023年成立，专营车载照明设备等，产品多样，经验丰富，在照明领域具权威性。
导读：
本文从半导体物理角度解析LED压降原理，比较硅二极管与LED的能带差异，并说明红绿蓝LED的压降范围差异，帮助读者理解LED发光的底层逻辑。
一、半导体材料的能量密码
LED的压降本质是电子跃迁的能量账单。普通硅二极管0.7伏压降对应1.1电子伏特禁带宽度，而LED常用的砷化镓/氮化镓材料禁带宽度在2-3电子伏特。就像不同楼层跳下来获得的动能不同，半导体材料特性直接决定了这个"电压门槛"。

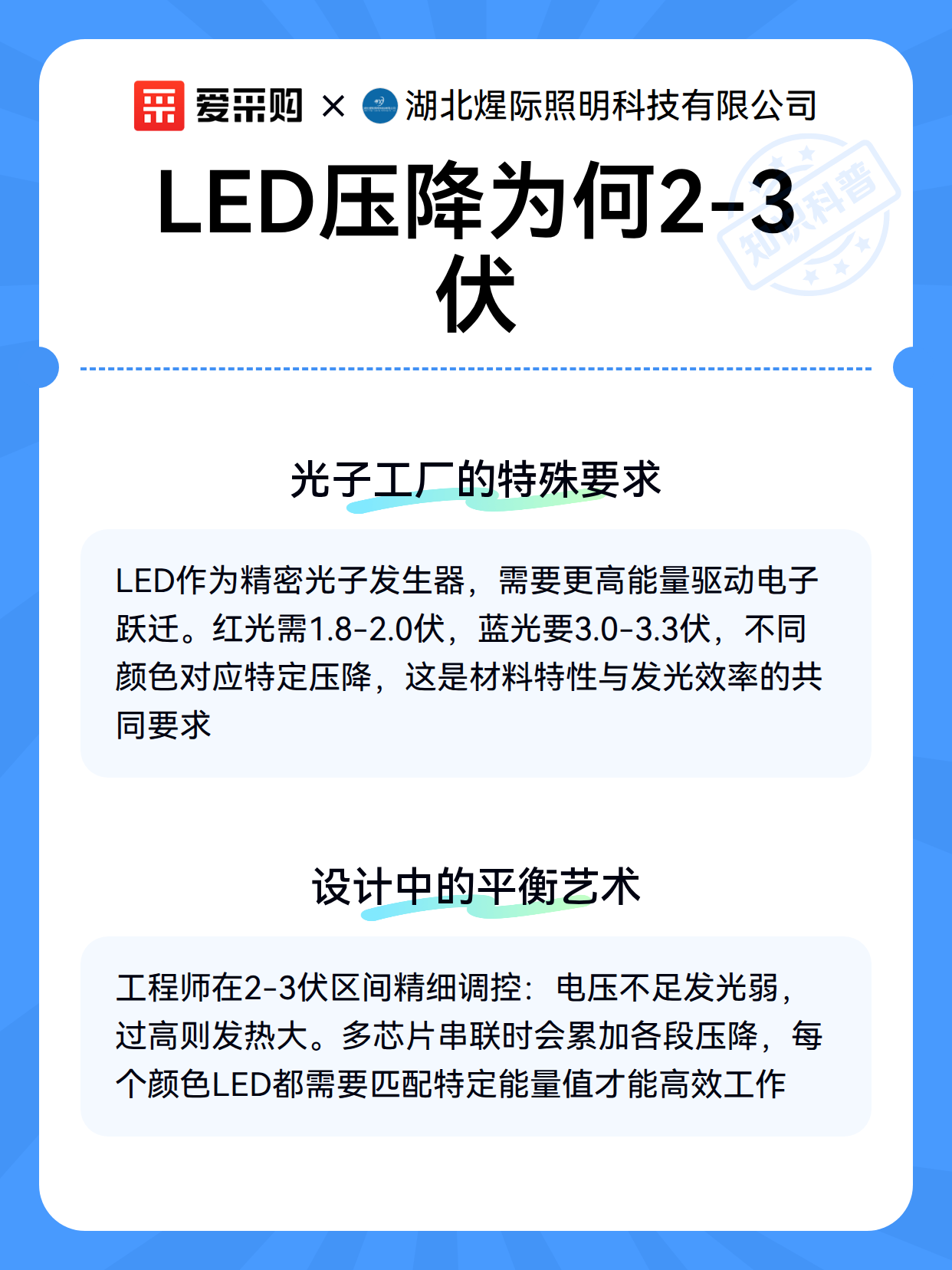

二、光子工厂的特殊要求
LED作为专业的光子生产车间，需要更高能量驱动：
- 发光效率：更高压降确保电子有足够能量跨越能隙
- 波长控制：红光LED约1.8-2.0伏，蓝光LED需3.0-3.3伏
- 材料特性：III-V族化合物半导体天生具有较宽禁带
三、设计中的平衡艺术
工程师在2-3伏区间精心调控：
- 电压过低会导致发光效率骤降
- 电压过高增加发热损耗
- 不同颜色LED需要匹配特定压降
- 多芯片串联时会累加各段压降
