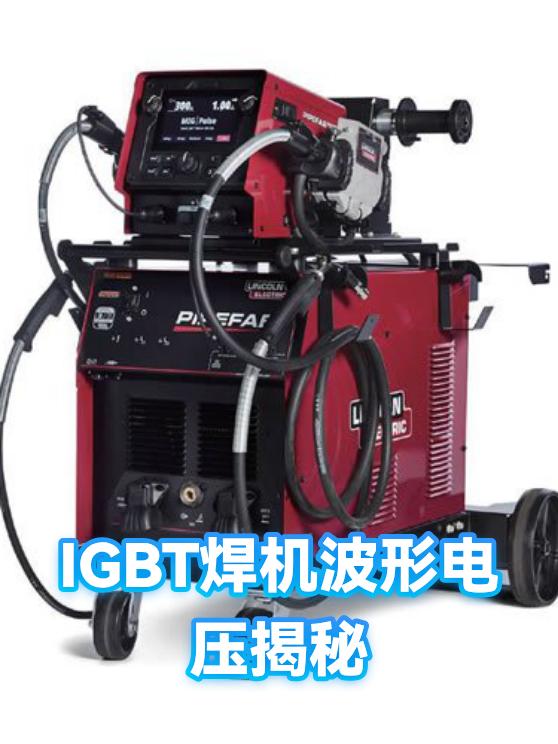

IGBT焊机波形电压揭秘

一、IGBT波形电压的典型特征

双电源逆变焊机的IGBT管工作时，栅极驱动波形电压通常在±15V到±20V之间。主电路直流母线电压根据机型不同，空载时约为300-400V（220V输入）或500-600V（380V输入），而导通时的管压降一般在1.2-3V之间。这些电压参数如同焊机的‘心电图’，直接反映开关器件的工作状态。

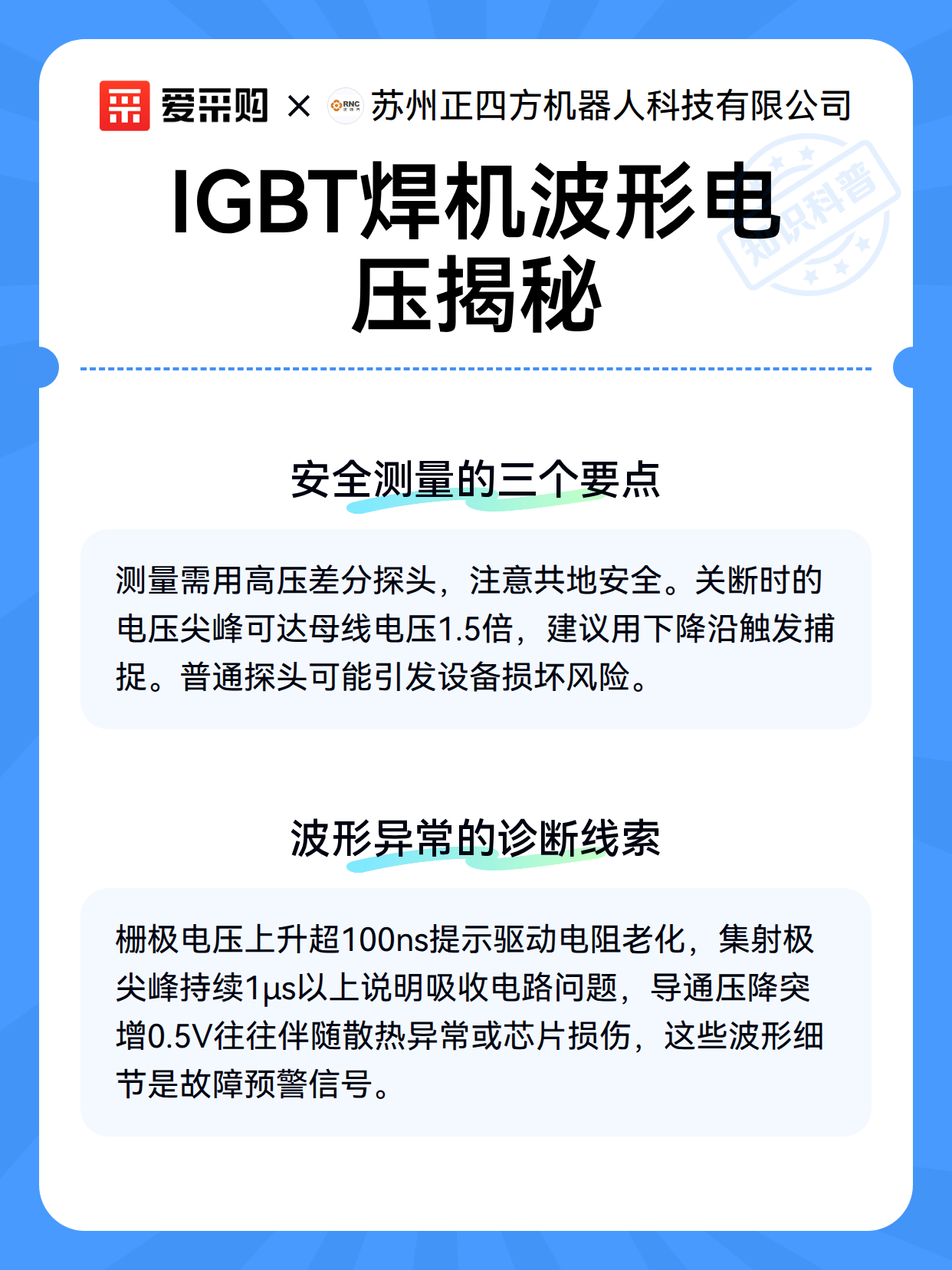

二、安全测量的三个要点

1. 隔离探头选择：必须使用高压差分探头，普通示波器探头可能损坏设备

2. 接地处理：测量栅极信号时需确保共地安全，避免形成地环路

3. 触发设置：建议采用下降沿触发捕捉关断时的电压尖峰，其值可能达到母线电压的1.2-1.5倍

三、波形异常的诊断线索

当电压波形出现以下特征时需警惕：

• 栅极电压上升沿超过100ns可能预示驱动电阻老化

• 集射极电压尖峰持续超过1μs说明吸收电路失效

• 导通压降突然增大0.5V以上，往往伴随散热不良或芯片损伤
