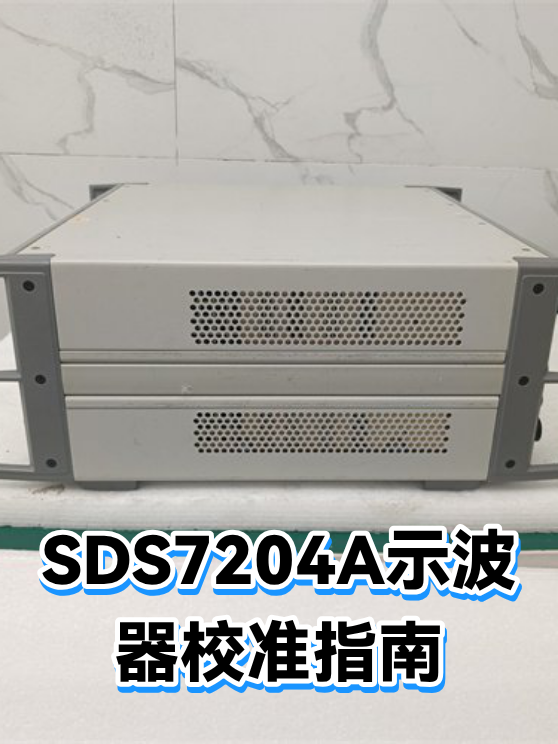

SDS7204A示波器校准指南

一、校准前的准备工作

给示波器做校准就像给汽车做保养，准备工作做得好，后续操作才顺利。重点注意这几点：

1. 设备预热：开机预热20分钟，让内部元件稳定

2. 环境检查：确保工作台无强磁场干扰，温度保持在23±5℃

3. 配件确认：准备校准信号源、50Ω终端负载、无感起子套装

4. 数据备份：建议先保存当前设置参数，防止意外丢失

二、分步校准操作流程

跟着这个「体检清单」一步步操作，新手也能变专家：

1. 垂直系统校准：

   • 连接1kHz方波信号到CH1通道

   • 调节增益微调旋钮，使波形幅度显示为1.00V±0.5%

   • 重复上述步骤校准CH2通道

2. 水平时基校准：

   • 输入10MHz正弦波信号

   • 调整时基补偿电容，使10个周期刚好占满10格刻度

3. 触发系统验证：

   • 使用上升沿触发模式捕捉1Vpp脉冲信号

   • 确认波形稳定无抖动，触发位置误差小于1ns

三、校准异常处理技巧

遇到这些问题别慌张，试试这些解决方法：

• 波形抖动严重：检查接地是否良好，尝试更换更短BNC线

• 幅度测量偏差大：清洁探头接口，确认信号源输出阻抗匹配

• 无法保存校准数据：重启设备后重试，检查存储空间是否充足

• 频响曲线不平坦：可能是探头补偿未调好，重新执行补偿步骤
