介绍：
本文详细介绍逻辑分析仪的核心功能与操作技巧，包括基础设置、信号捕捉分析和常见问题排查，帮助工程师高效完成数字电路调试工作。

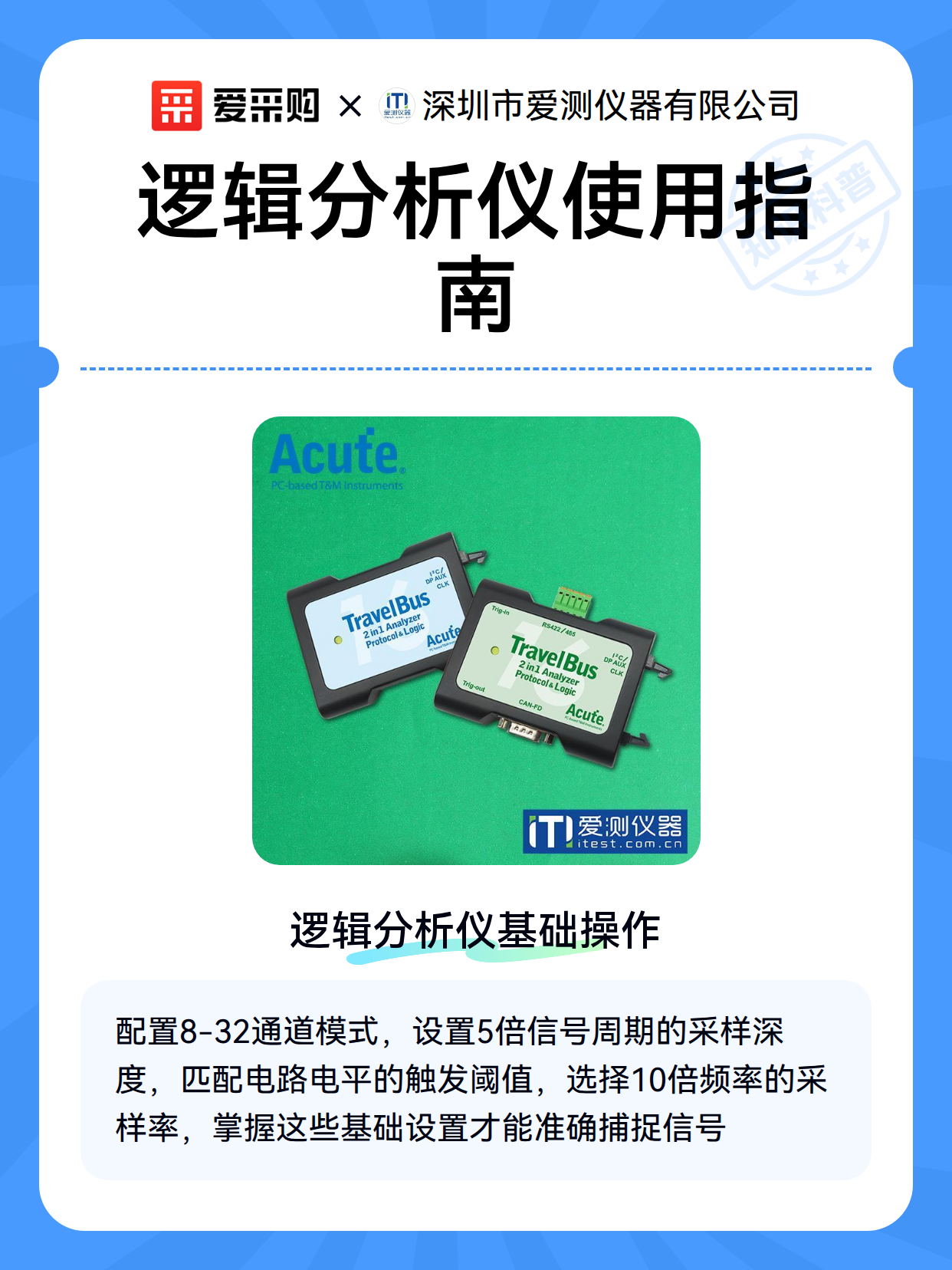

一、逻辑分析仪基础操作
如同医生需要听诊器，工程师调试数字电路离不开逻辑分析仪。正确使用需掌握三个要点：
通道配置：根据被测信号数量选择8/16/32通道模式，采样深度建议设为信号周期的5倍
触发设置：采用边沿触发时，阈值电压需匹配电路电平（TTL通常1.3V）
采样率选择：经验法则是信号最高频率的10倍，100MHz信号建议1GS/s采样率
二、信号捕捉实战技巧
捕获信号就像用高速相机拍摄运动员动作：
时序分析：开启多通道时间关联显示，观察信号建立/保持时间
协议解码：支持I2C/SPI/UART等常见协议自动解析，误码率超过5%需检查物理连接
异常捕捉：设置毛刺触发模式，最小可检测5ns脉冲宽度
三、典型问题解决方案
遇到信号异常时可参考以下排查步骤：
无信号显示：检查探头接触阻抗（应小于50Ω），确认接地夹连接
波形畸变：缩短探头引线长度（理想值＜10cm），添加终端电阻匹配阻抗
数据错乱：核对时钟相位（建议用双沿采样），检查供电纹波（需＜100mVpp）
