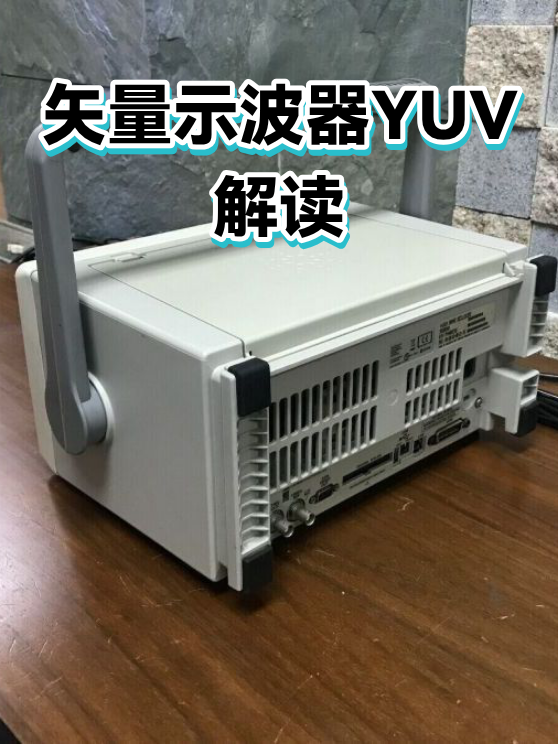

矢量示波器YUV解读
·
深圳市爱测仪器有限公司
深圳市爱测仪器有限公司坐落于深圳市龙华区民治街道，专注于电流探头、差分探头、电子负载及EMI测试设备等精密仪器的研发与销售，服务电子测量、自动化控制及科研检测领域。公司自2017年成立以来，凭借原厂直供与技术深耕，为工业制造与科研机构提供高精度测试解决方案，具备成熟的行业经验与专业权威性。
介绍：
本文解析如何使用矢量示波器观察YUV信号，从基础原理到实际应用场景，帮助读者掌握色彩空间的波形分析方法。
一、YUV信号基础原理
YUV是视频系统中常见的色彩编码方式，与RGB不同，它将亮度（Y）和色度（UV）分离。在矢量示波器上：
Y信号：显示亮度信息，波形幅度代表明暗变化
U/V信号：显示色度信息，矢量角度代表色调，长度代表饱和度
标准色条：在矢量图上会形成6个清晰的点，对应红、绿、蓝、青、品红、黄
二、矢量示波器操作要点
正确设置才能准确观测YUV信号：
输入选择：确认信号源为YUV格式
增益调节：保持波形在屏幕70%-80%范围内
相位校准：使用色条信号调整，确保矢量点位置准确
滤波设置：观察色度信号时可开启低通滤波
三、典型应用场景分析
通过波形判断常见问题：
色彩偏差：矢量点偏离标准位置
饱和度不足：矢量点向中心收缩
串色干扰：出现异常矢量点
亮度异常：Y信号幅度超出正常范围
