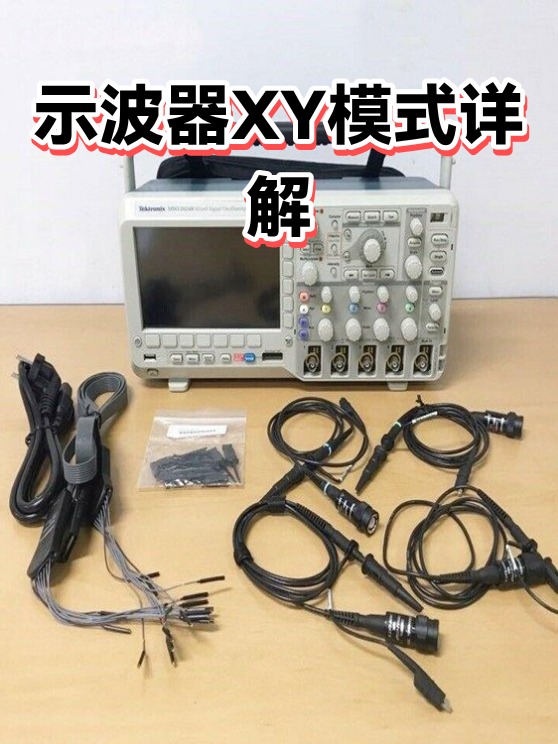

示波器XY模式详解
·
深圳市深博瑞仪器仪表有限公司
深圳市龙岗区2009年成立的深博瑞仪器仪表公司，专营检测仪、电源电池等，经验丰富，专业权威，提供电子产品销售维修服务。
介绍：
本文深入解析示波器XY模式的功能原理与应用场景，包括相位差测量、李萨如图形分析等核心功能，帮助工程师掌握这一特殊测量技巧。
一、XY模式基础原理
示波器的XY模式就像给屏幕装上数学坐标系：
通道变身坐标轴：X通道控制水平偏转，Y通道控制垂直偏转
常规模式区别：不同于时间扫描模式，XY模式下时间变量被隐藏
信号关系可视化：直接展现两个信号的幅度关系，形成动态轨迹图形
二、三大核心应用场景
相位差测量：
通过观察椭圆图形，可计算两路同频信号相位差（如电源分析）
频率比对：
当X/Y信号频率成整数比时，会形成稳定的李萨如图形（如校准信号源）
元件特性曲线：
绘制二极管/晶体管电压-电流曲线（需配合扫描信号）
三、实战技巧与注意事项
信号幅度匹配：建议先将两通道设为相同垂直刻度
触发设置：通常选择X通道或外部触发
高频限制：超过10MHz信号可能因通道延迟差导致图形畸变
创新应用：可用于音频分析（如扬声器频响测试）或机械振动研究
