导读：
本文通俗讲解三极管在开关状态下的电流、电压计算方法，包括饱和与截止条件判断、基极电阻选取技巧，以及实际应用中的注意事项，帮助电子爱好者快速掌握关键计算逻辑。
一、开关状态的核心条件
三极管当开关用时，只有两种状态：要么完全导通（饱和），要么彻底关闭（截止）。想让三极管听话切换，得先搞懂这两个状态的电压特征：
- 饱和状态：集电极-发射极电压（Vce）≈0.3V，基极电流（Ib）≥集电极电流（Ic）/β（放大倍数）
- 截止状态：基极-发射极电压（Vbe）<0.7V，集电极电流近乎为零

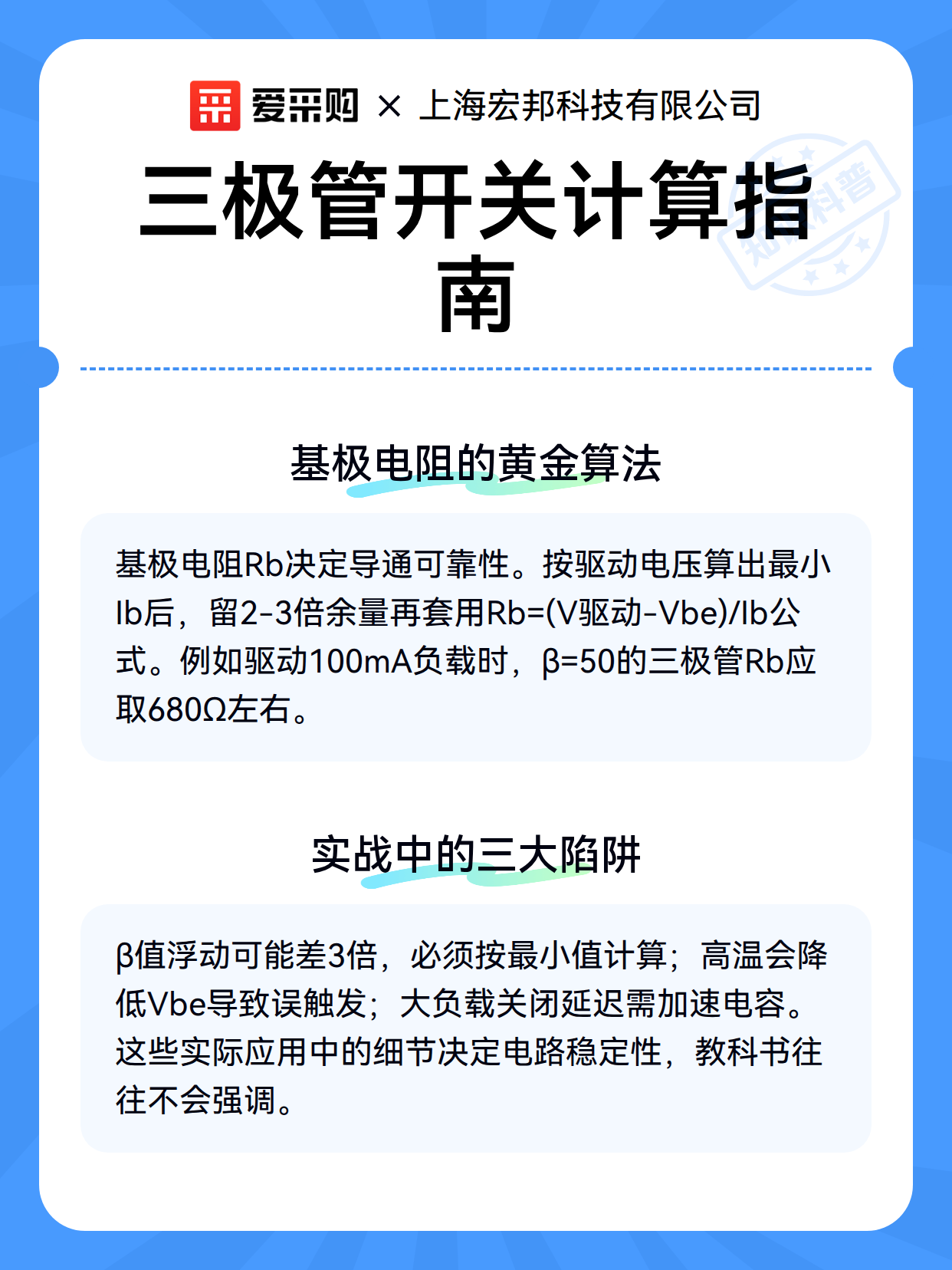

二、基极电阻的黄金算法
想让三极管可靠导通，基极电阻Rb的计算是关键。记住这个万能公式：
- 确定驱动电压：通常用5V或3.3V逻辑电平
- 计算最小Ib：Ib(min)=Ic/β（β取器件手册中的最小值）
- 留出余量：实际Ib=2-3倍Ib(min)确保饱和
- 电阻取值：Rb=(V驱动-Vbe)/Ib，Vbe取0.7V
比如驱动100mA负载的NPN管（β=50），Rb≈(5V-0.7V)/(100mA×3/50)=717Ω，取680Ω标准值。
三、实战中的三大陷阱
看似简单的开关电路，实际调试时容易踩坑：
- β值浮动：同型号三极管β可能差3倍，按最小值计算才保险
- 温度影响：高温下Vbe会降低，可能导致意外导通
- 开关速度：大负载时存储效应会延迟关闭，加加速电容可改善
