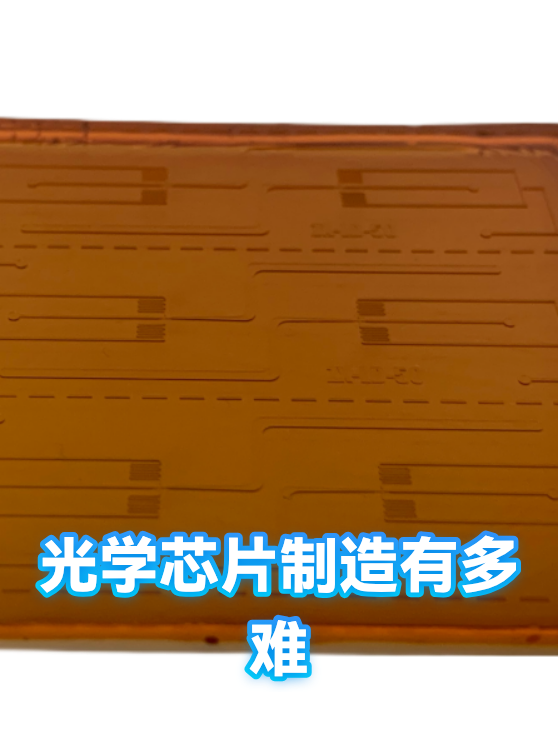

光学芯片制造有多难
·
深圳市芯齐壹科技，地处福田区华强北，专营多种芯片等电子产品，2020年成立，专业权威，经验丰富，技术精湛。
导读：
本文解析高精度光学转换芯片的制造难点，从纳米级工艺到材料选择，再到测试校准的复杂流程，揭秘这颗‘工业明珠’背后的技术挑战。
一、纳米级工艺的极限挑战
制造高精度光学转换芯片，相当于在头发丝直径1/500的尺度上雕刻电路。当前主流130nm工艺已需要：
- 超净环境：每立方米微粒不超过10颗
- 激光定位：误差小于3nm
- 多层堆叠：对齐偏差控制在5nm内
- 热变形控制：温度波动需≤0.01℃
二、材料选择的精密博弈
光学芯片的性能取决于材料组合的微妙平衡：
- 基底材料：砷化镓比硅贵30倍但效率提升50%
- 镀膜工艺：17层镀膜厚度误差需<1nm
- 热膨胀系数：不同材料温差变形需匹配至0.5ppm/℃
- 透光特性：特定波长透过率要达99.99%
三、测试校准的蝴蝶效应
最后阶段的微小失误会让前功尽弃：
- 光学测试：每片芯片要经历200+项参数检测
- 信号补偿：温度每变化1℃需重新校准算法
- 失效分析：0.1%的瑕疵需50小时溯源
- 可靠性验证：3000小时老化测试不能有性能衰减
