PA6加纤浮纤难题破解
·
东莞市众天新材料，位于广东东莞，主营多种工程塑料，行业经验丰富，专业权威，致力于新材料研发与进出口贸易。
导读：
本文针对PA6加纤材料表面浮纤问题，从材料配比、工艺优化到模具设计三个维度提出解决方案，帮助改善产品外观质量与机械性能。
一、浮纤为何偏爱你的产品
PA6加纤材料表面冒出的‘白毛’（浮纤），其实是玻璃纤维与基体分离的产物。当熔体温度过高（超过280℃）、注射速度过快或纤维取向混乱时，这些‘调皮’的纤维就会突破材料表面。有趣的是，纤维含量超过30%时，这种现象会变得尤为活跃。

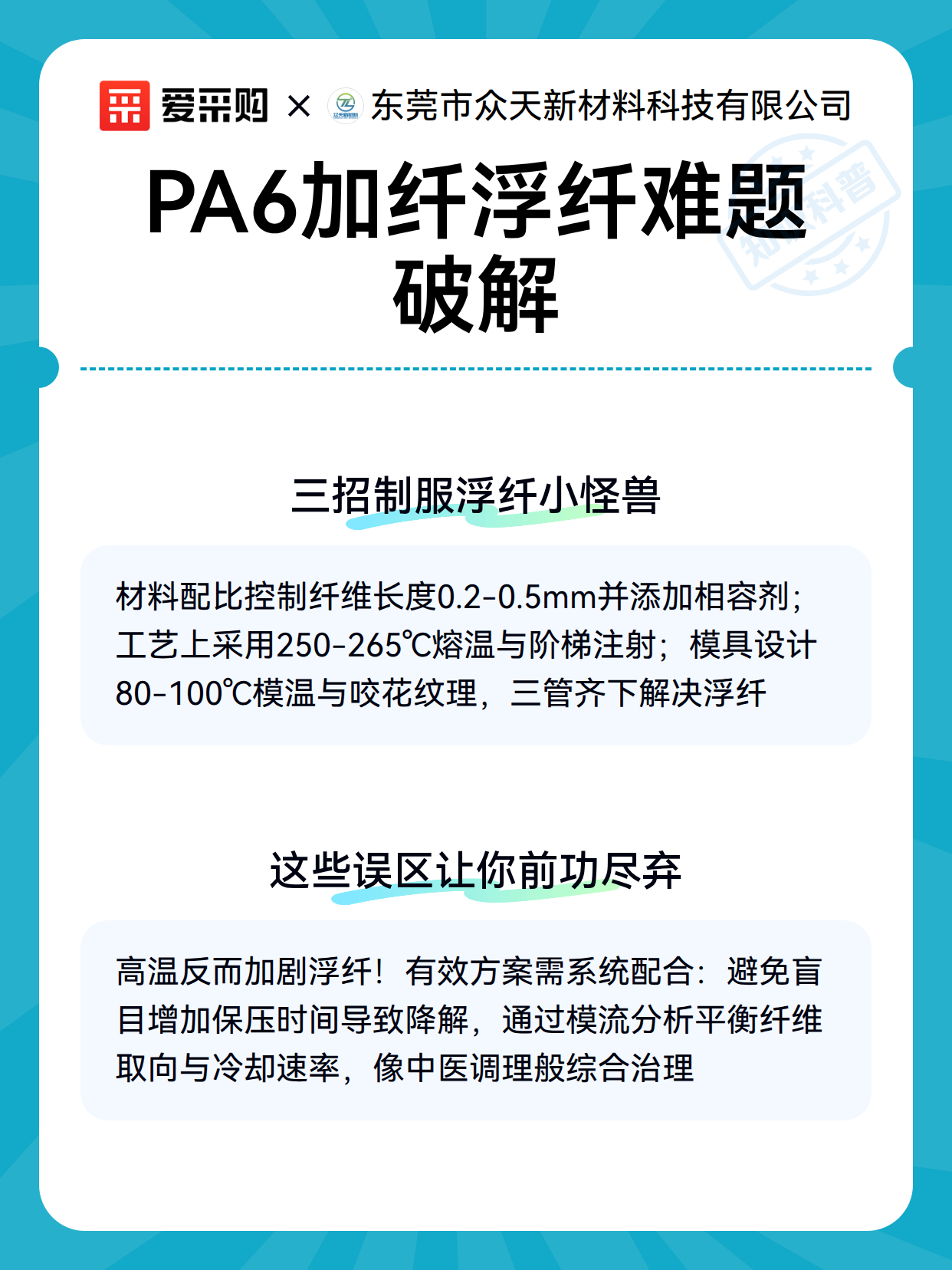

二、三招制服浮纤小怪兽
- 材料配比魔法：将纤维长度控制在0.2-0.5mm范围，添加0.3%-0.8%的相容剂提升界面结合力。试试将纤维含量调整到25%-28%的甜蜜区间
- 工艺参数调教：熔体温度建议控制在250-265℃，采用慢-快-慢的注射曲线，保压压力维持在模腔压力的80%左右
- 模具机关术：将模温升至80-100℃，在浮纤易发区域增加0.02mm的咬花纹理，浇口设计避免直冲筋位
三、这些误区让你前功尽弃
别以为提高温度就能‘融化’浮纤——这反而会加剧纤维上浮！盲目增加保压时间可能导致材料降解。正确的做法是结合模流分析，找到纤维取向与冷却速率的平衡点。记住：解决浮纤就像调理身体，需要系统配合而非单一猛药。
想找特定场景使用的产品？爱采购能根据需求精准匹配推荐。为您找到您心中的专属商品
