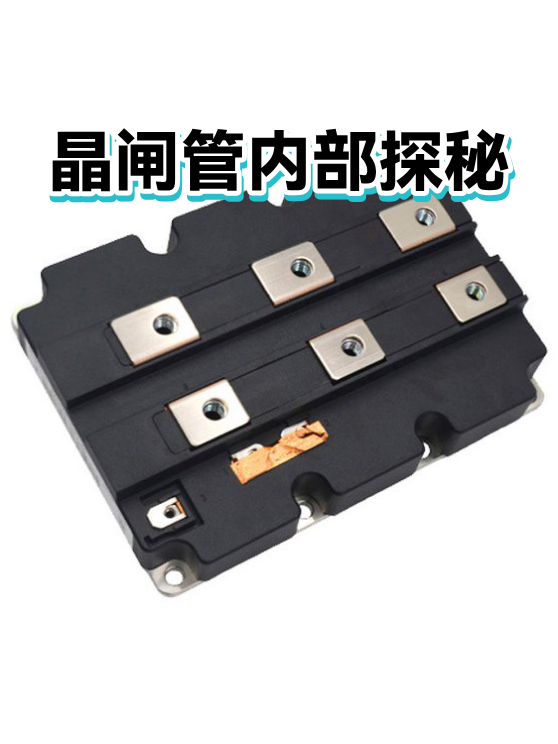

晶闸管内部探秘

一、半导体三明治结构

快速晶闸管的核心是四层交替掺杂的半导体材料（PNPN结构），就像精心堆叠的电子三明治：

• P型阳极层：厚度约100微米，作为载流子发射端

• N型基区：通过铂扩散控制寿命，决定关断速度

• P型门极层：刻蚀有复杂网格图案，确保触发均匀

• N型阴极层：采用电子辐照处理，缩短少数载流子寿命

二、精准触发系统

其开关特性依赖于三个关键设计：

1. 门极放大结构：V型槽设计使触发电流减少40%

2. 电子阻挡层：二氧化硅钝化膜防止表面漏电

3. 集成续流二极管：与主芯片共封装，抑制反向电压

三、动态平衡设计

高速开关时的内部物理过程充满智慧：

• 电压上升率耐受：通过阴极短路点分散电场

• 电流上升率控制：铝金属化电极优化载流子分布

• 热循环补偿：钼片与硅片热膨胀系数精准匹配
