QFN62芯片测试座揭秘

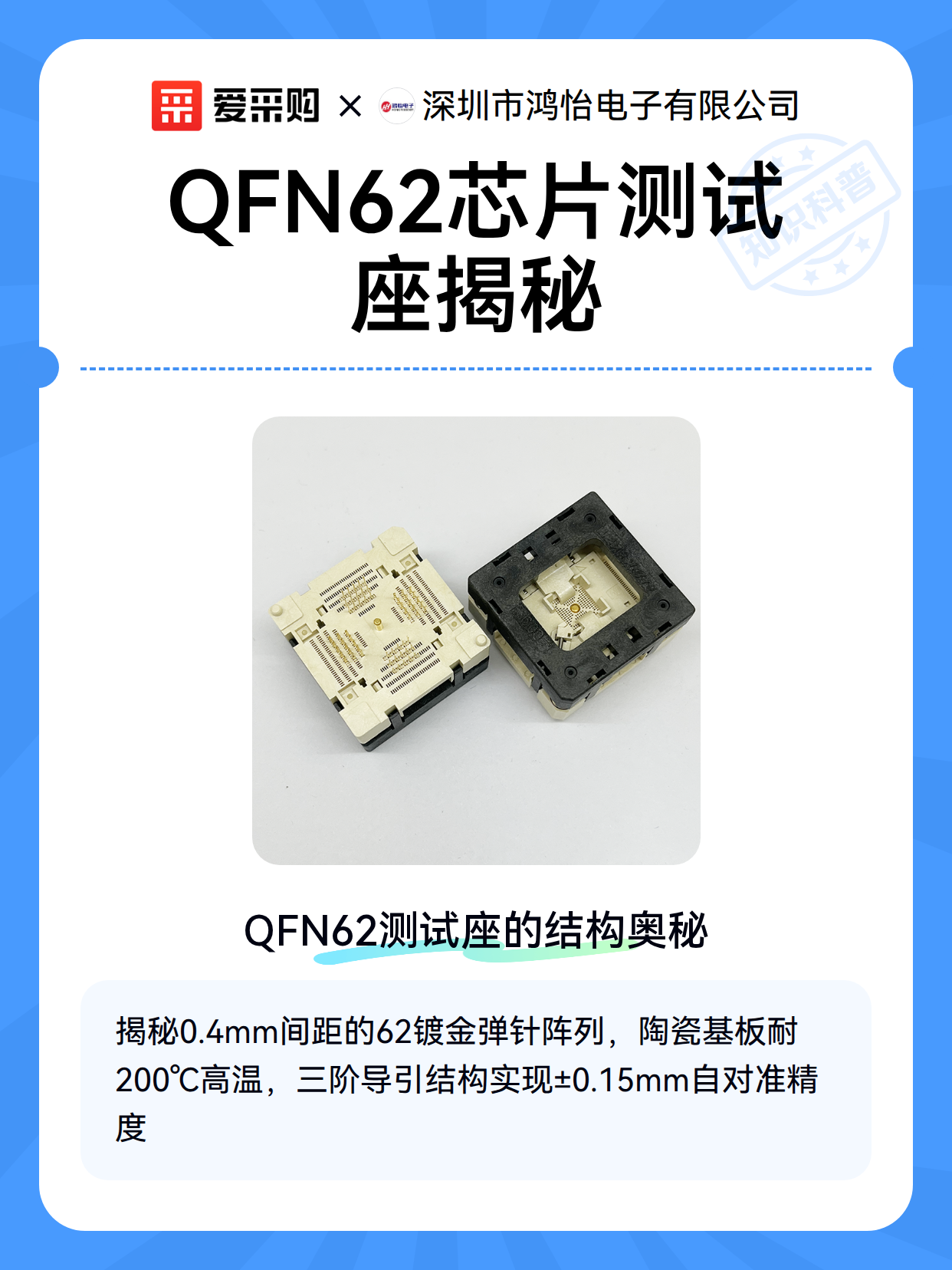

一、QFN62测试座的结构奥秘

QFN62测试座就像芯片的"临时插座"，其精妙设计体现在：

• 62个镀金弹针以0.4mm间距排列，误差不超过±0.02mm

• 陶瓷基板耐温达200℃，确保高频信号稳定传输

• 三阶导引结构实现芯片自对准，放置偏差容忍±0.15mm

二、测试信号的魔法通道

测试座通过独特方式完成芯片与测试机的"对话"：

1. 阻抗匹配：内置50Ω传输线减少信号反射

2. 分层设计：电源/地线独立层避免串扰

3. 接触保护：3μm金镀层保障5000次插拔可靠性

三、典型应用场景解析

不同环境下的使用要点：

• 量产测试：建议每500次清洁弹针接触面

• 高温测试：需配合散热基板使用

• 高频测试：注意保持接口阻抗连续性

• 故障排查：优先检查第12/34针等易损通道
