J41H气动阀工作原理

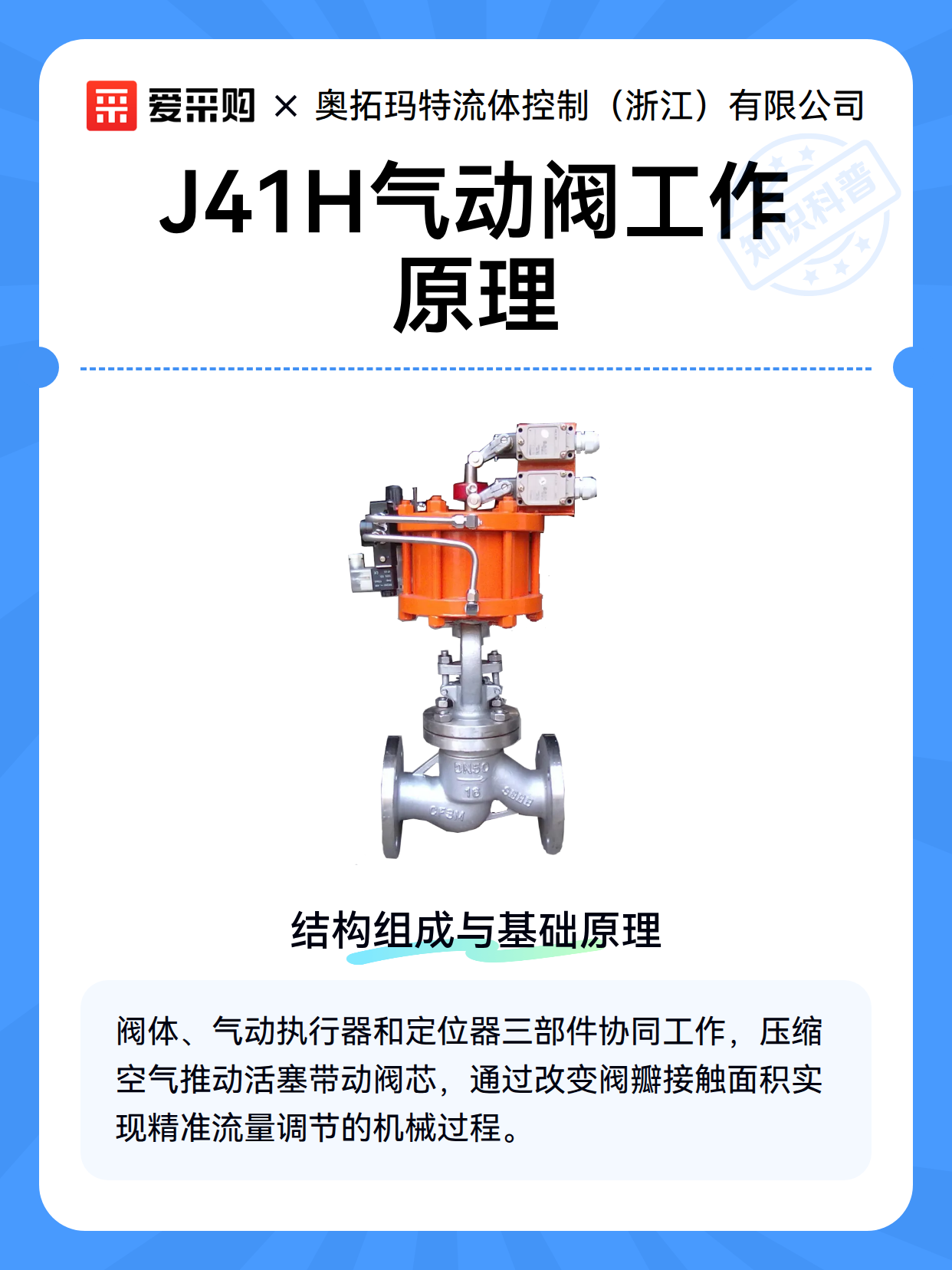

一、结构组成与基础原理

J41H气动阀就像工业管道系统的智能开关，由三大核心部件协同工作：阀体负责流体通道的启闭，气动执行器将压缩空气转化为机械动力，定位器则精准控制开度。当压缩空气进入执行器气缸时，活塞杆带动阀芯移动，通过改变阀座与阀瓣的接触面积来实现流量调节。

二、气动控制的核心逻辑

1. 信号转换：4-20mA电信号先由定位器转换为气压信号

2. 动力传递：0.4-0.7MPa的压缩空气推动薄膜或活塞运动

3. 位置反馈：阀杆位移通过连杆机构实时反馈给定位器

4. 闭环调节：比较设定值与实际位置的偏差持续微调

三、实际应用中的技术亮点

这种设计让J41H在化工生产线展现独特优势：响应速度比手动阀快10倍，紧急切断仅需0.5秒；密封面采用硬质合金，耐受300℃高温介质；模块化设计支持快速更换易损件。值得注意的是，保持气源干燥至关重要，含水量超过0.1%会导致执行器橡胶膜片老化加速。
