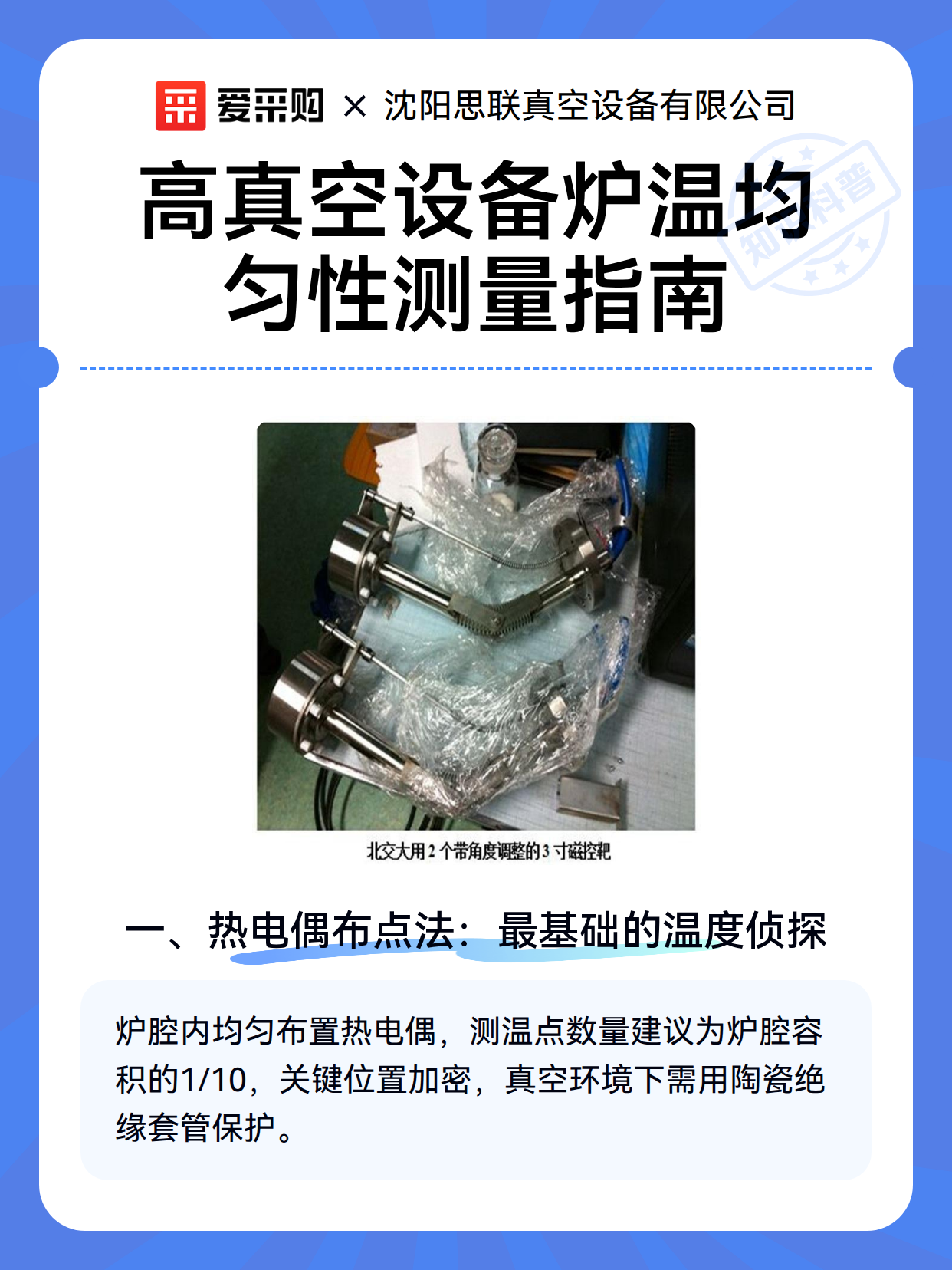

高真空设备炉温均匀性测量指南

一、热电偶布点法：最基础的温度侦探

在高真空设备的炉腔内，热电偶就像一群训练有素的温度侦探。将多支热电偶均匀分布在炉腔不同位置（上下左右前后），通过真空专用补偿导线连接到外部记录仪。注意：

• 测温点数量建议为炉腔容积的1/10（如1立方米炉腔至少布置10个点）

• 关键位置要加密：工件放置区、加热元件附近、热辐射死角

• 真空环境下必须使用陶瓷绝缘套管保护热电偶

• 同步记录真空度变化，因为气压波动会影响热传导效率

二、无线测温黑科技：摆脱线缆束缚

对于需要频繁开合炉门的设备，无线测温模块是理想选择。这些硬币大小的测温芯片：

1. 耐高温设计：可承受1200℃持续工作

2. 真空兼容：采用陶瓷封装，无挥发物污染

3. 实时传输：通过射频信号将数据传送到接收器

4. 超长待机：内置电池可连续工作72小时测试时只需将芯片吸附在炉壁或工件表面，关门抽真空后即可开始监测。特别适合需要动态观察温度变化的工艺过程。

三、红外热像仪：给炉腔拍温度写真

当设备有观察窗时，红外热像仪能提供最直观的温度场分布图。使用时要注意：

• 选择真空专用镜头：普通镜头在真空环境下会失焦

• 校准发射率：不同材料表面反射率差异大（金属约0.1-0.3，陶瓷0.8-0.95）

• 补偿环境辐射：炉壁辐射会干扰测量结果，需设置参考点

• 动态捕捉：连续拍摄可观察升温/降温过程中的温度变化趋势最佳实践是结合多种方法：先用红外热像仪定位异常区域，再用热电偶进行精确测量，最后用无线模块长期监测关键点。
