导读：
本文详解万用表测量小功率二极管时电阻档的选择技巧，包括不同档位的原理差异、实测操作要点及注意事项，帮助电子爱好者快速掌握检测方法。

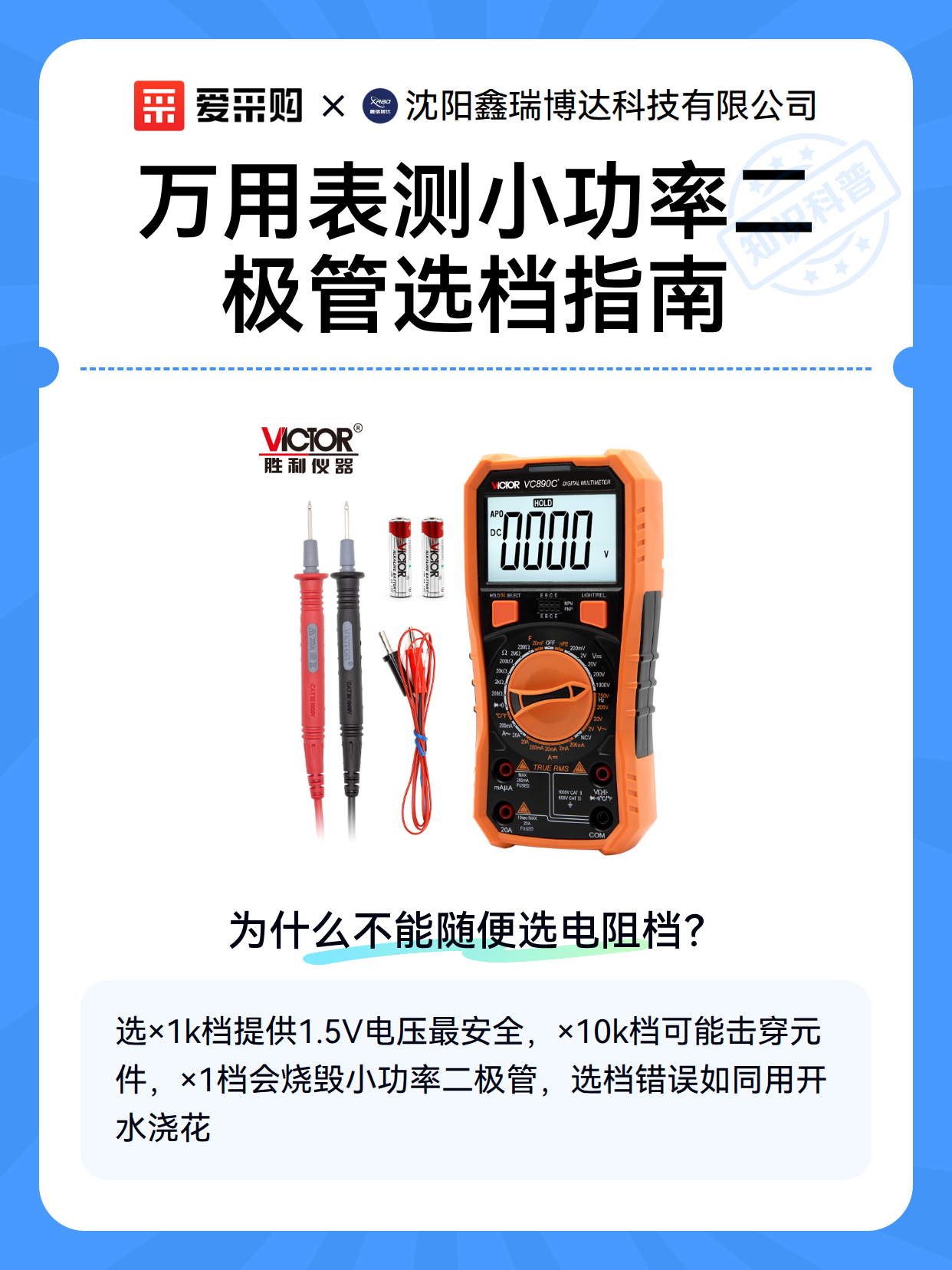

一、为什么不能随便选电阻档？
万用表电阻档的原理是通过内部电池给被测元件供电，不同档位提供的电流大小差异极大。测量小功率二极管（如1N4148这类常见信号二极管）时：
- ×1k档：提供约1.5V电压，0.15mA电流，适合大多数小功率二极管
- ×10k档：电压可能超过9V，可能击穿低耐压二极管
- ×1档：电流可能超过100mA，容易烧毁小功率元件就像给金鱼换水不能用开水，选档不当会直接损坏二极管。
二、实测操作四步法
- 红黑表笔确认：数字表红笔接内部电池正极，指针表相反（测量二极管时需注意极性）
- 初始档位选择：优先用×1k档，指针表可先用×10k档观察
- 读数判断：
- 正向导通：显示300-700（数字表）或指针大幅摆动（指针表）
- 反向截止：显示OL（数字表）或指针几乎不动（指针表）
- 档位调整：若×1k档读数异常（如始终显示0或OL），可尝试×100档或×10k档复测
三、这些坑千万别踩！
- 手指不要同时接触两表笔：人体电阻会并联在二极管上，导致读数失真
- 避免带电测量：电路板上在路测量时，必须确认该点无其他电压源
- 新旧电池影响大：低电量电池会导致测量值偏大，建议定期更换电池
- 特殊二极管注意：肖特基二极管正向压降低，稳压二极管需用电压档测量实测发现：用×1k档测量1N4148时，正向电阻约400Ω，反向电阻显示OL；而用×1档测量时，二极管迅速发热甚至冒烟——这就是档位选择错误导致的灾难现场。
