万用表探秘：桥式整流电路检测指南

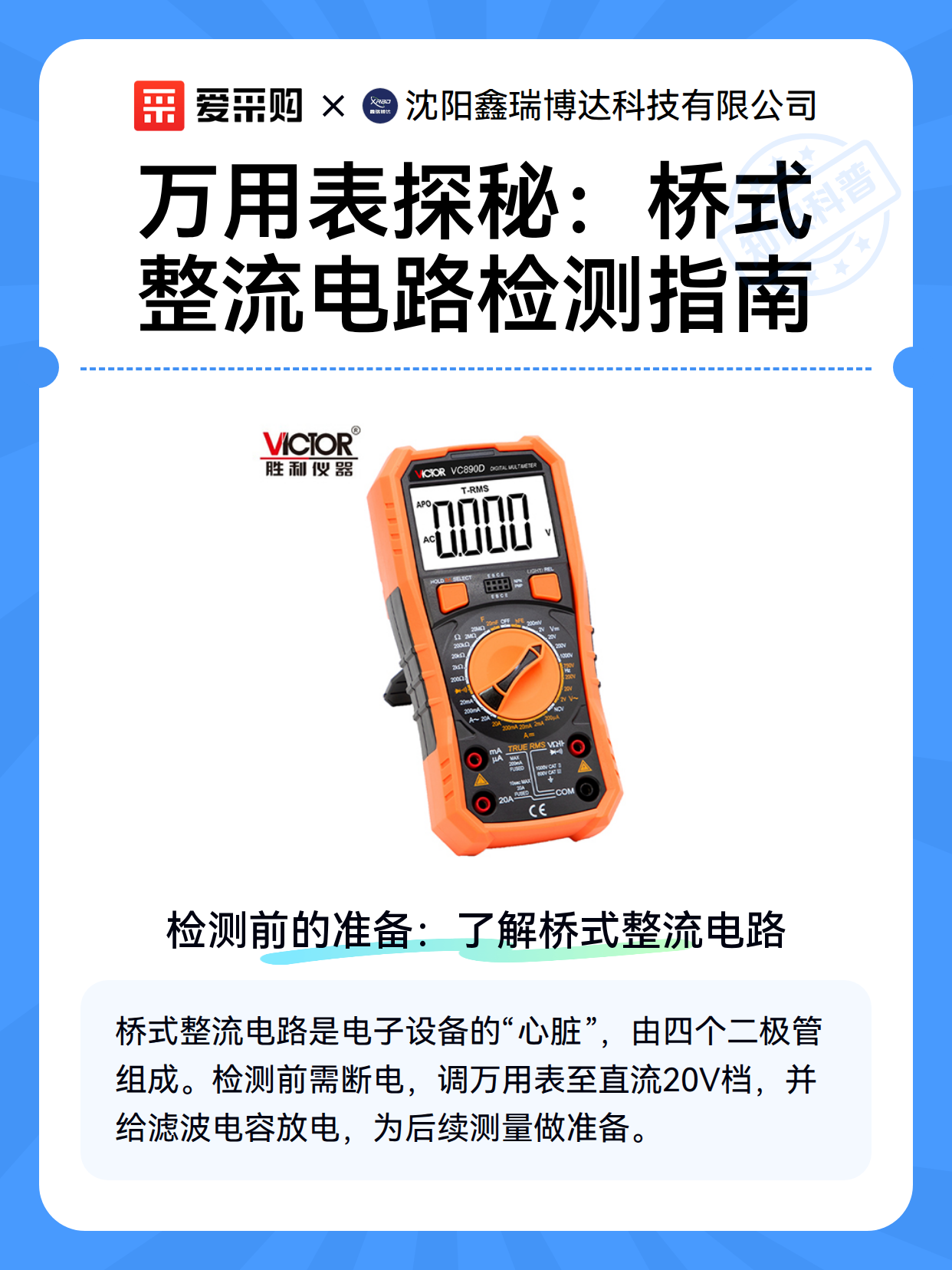

一、检测前的准备：了解桥式整流电路

桥式整流电路就像电子设备的“心脏”，负责把交流电变成直流电。它由四个二极管组成“桥”结构，两个二极管负责正半周导通，另两个负责负半周导通。检测前先确认电路已断电，避免触电风险。用万用表测电压档调至直流20V档位，这是为了后续测量输出电压做准备。如果电路中有滤波电容，记得先放电，防止电容残留电荷损坏万用表。

二、实操检测：三步判断电路好坏

1. 测量输出电压：将万用表红表笔接整流电路输出正极，黑表笔接负极。正常工作时，输出电压应为输入交流电压的0.9倍（例如输入220V交流，输出约198V直流）。如果电压明显偏低或为零，可能是某个二极管损坏或滤波电容失效。

2. 检测二极管状态：用万用表二极管档（蜂鸣档）依次测量四个二极管。正向测量时（红表笔接阳极，黑表笔接阴极），正常二极管应显示0.5-0.7V压降；反向测量时（红表笔接阴极，黑表笔接阳极），应显示“OL”或无穷大。如果某个二极管正反向都导通或都不导通，说明已损坏。

3. 观察波形变化：如果有示波器辅助，可以更直观地看到整流效果。正常桥式整流电路的输出波形应为脉动的直流，类似一串“馒头波”。如果波形缺失或畸变，结合前面的电压和二极管检测结果，可以快速定位故障点。

三、进阶技巧：快速定位复杂故障

当电路中有多个元件时，故障可能更隐蔽。比如：

• 输出电压波动大：可能是滤波电容容量下降，用万用表电容档测量电容值，与标称值对比即可判断。

• 部分二极管发热严重：说明该二极管导通时间过长，可能是负载短路或相邻二极管开路导致。

• 输出电压反向：检查二极管安装方向是否错误，或电路中有其他元件接反。记住，检测时保持耐心，逐步排查每个可能的问题点，就能让桥式整流电路重新“活”过来！
