4-20mA信号巧接变频器全攻略

一、信号发生器与变频器的物理连接

连接前先确认两个关键点：信号发生器输出端子（通常标记为4-20mA或I+I-）和变频器模拟量输入端口（常见为AI1/GND或AI2/GND）。具体操作分三步：

1. 剥线处理：用剥线钳将信号线外皮剥去约5mm，露出铜芯

2. 端子对接：将信号发生器的I+端与变频器AI端相连，I-端与GND端相连

3. 绝缘加固：用热缩管或绝缘胶带包裹接头，防止短路小技巧：若变频器只有0-10V输入，需在信号发生器设置中切换输出模式，同时串联250Ω电阻将电流信号转换为电压信号。

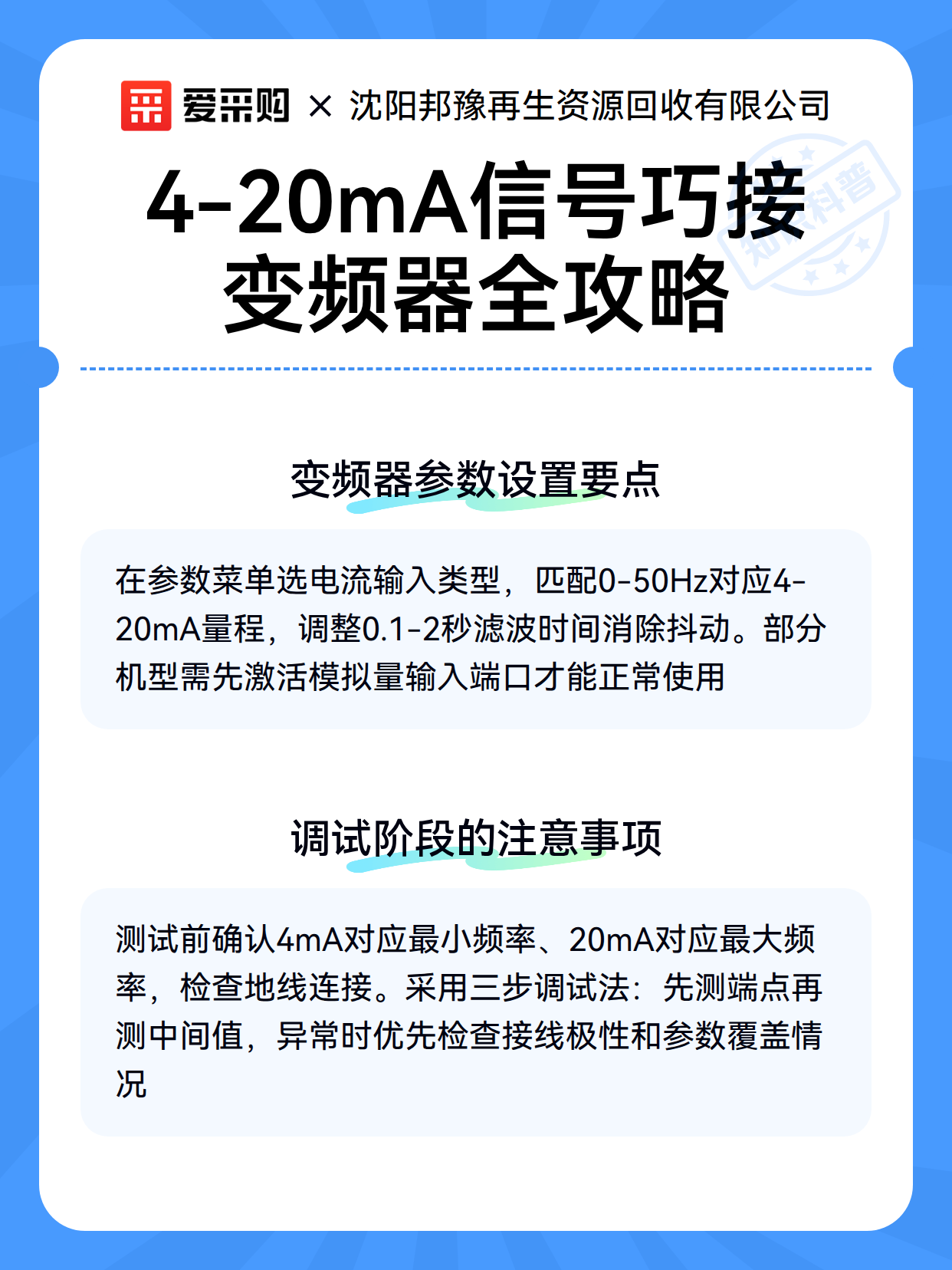

二、变频器参数设置要点

连接完成后需在变频器操作面板进行三项关键设置：

1. 输入类型选择：在参数菜单中找到'AI1输入类型'，选择'4-20mA电流输入'

2. 量程匹配：设置'频率给定源'为'AI1'，并根据实际需求设定频率上下限（如0-50Hz对应4-20mA）

3. 滤波时间：调整信号滤波参数（通常0.1-2秒），消除信号抖动影响特别提醒：部分变频器需在'端子功能'菜单中激活对应模拟量输入端口，具体路径参考设备说明书。

三、调试阶段的注意事项

通电测试前务必完成两项安全检查：

1. 极性确认：用万用表测量信号发生器输出端，确保4mA对应变频器最小频率，20mA对应最大频率

2. 接地测试：检查变频器外壳与信号发生器地线是否可靠连接，避免干扰调试时采用'三步法'：

• 第一步：设置信号发生器输出4mA，观察变频器是否显示最小频率

• 第二步：逐步增加电流至20mA，确认频率线性上升

• 第三步：测试中间值（如12mA）是否对应50%额定频率常见问题：若频率显示异常，先检查信号线是否接反，再确认变频器参数是否被其他程序覆盖。
