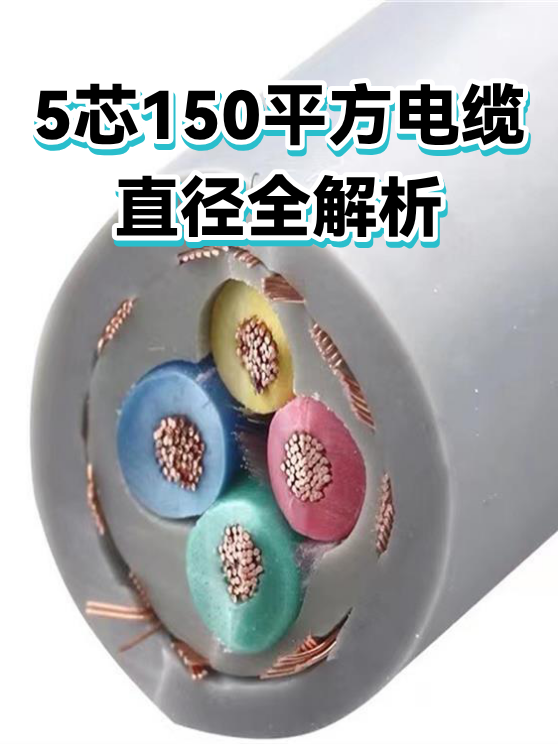

5芯150平方电缆直径全解析

一、导体直径：从截面积到圆形的魔法转换

150平方指的是单根导体的截面积，就像切蛋糕时说的“150平方厘米的圆形”。要算直径，得先知道圆形面积公式：面积=π×半径²。反过来算直径就是：直径=2×√(面积/π)。

把150平方毫米（注意单位换算）代入公式：

直径≈2×√(150/3.14)≈13.8毫米

但这是单根导体的直径，5芯电缆就像5根筷子捆在一起，每根都是13.8毫米粗。不过实际生产中，导体可能是多股细丝绞合而成，直径会略有浮动，但总截面积必须保证150平方毫米。

二、外部直径：绝缘层和护套的双重包裹

导体直径只是“裸奔”状态，实际电缆还有两层“外衣”：

1. 绝缘层：每根导体都包着绝缘材料（如PVC或XLPE），厚度通常在1-3毫米之间。5根导体各自包裹后，整体会变粗一圈。

2. 护套层：所有绝缘导体绞合后，外面再包一层护套（可能是橡胶或塑料），厚度约2-5毫米。这一层不仅保护内部，还影响电缆的弯曲性能。

假设绝缘层厚1.5毫米，护套厚3毫米，外部直径计算如下：

单根带绝缘的导体直径≈13.8+1.5×2=16.8毫米

5根导体绞合后的直径≈16.8×1.1（绞合系数）≈18.5毫米

加上护套后总直径≈18.5+3×2=24.5毫米

实际值可能因材料和工艺不同在20-30毫米之间浮动。

三、选电缆不能只看数字：这些细节决定成败

买电缆就像选手机，不能只看“核心配置”（截面积），还要考虑“外观设计”（外部直径）：

• 安装空间：穿管时管径要大于电缆外径1.5倍，否则塞不进去。

• 散热需求：外径越粗，散热越慢，大功率场景要留余量。

• 弯曲半径：外径大的电缆转弯时需要更大空间，设计线路时要提前规划。

• 成本差异：同样截面积，细芯多股的电缆外径可能比粗芯单股更大，价格也更高。

下次选电缆时，记得先算导体直径，再预估外部直径，最后结合使用场景做决定，这样才能避免“电缆太胖穿不进管”的尴尬！
