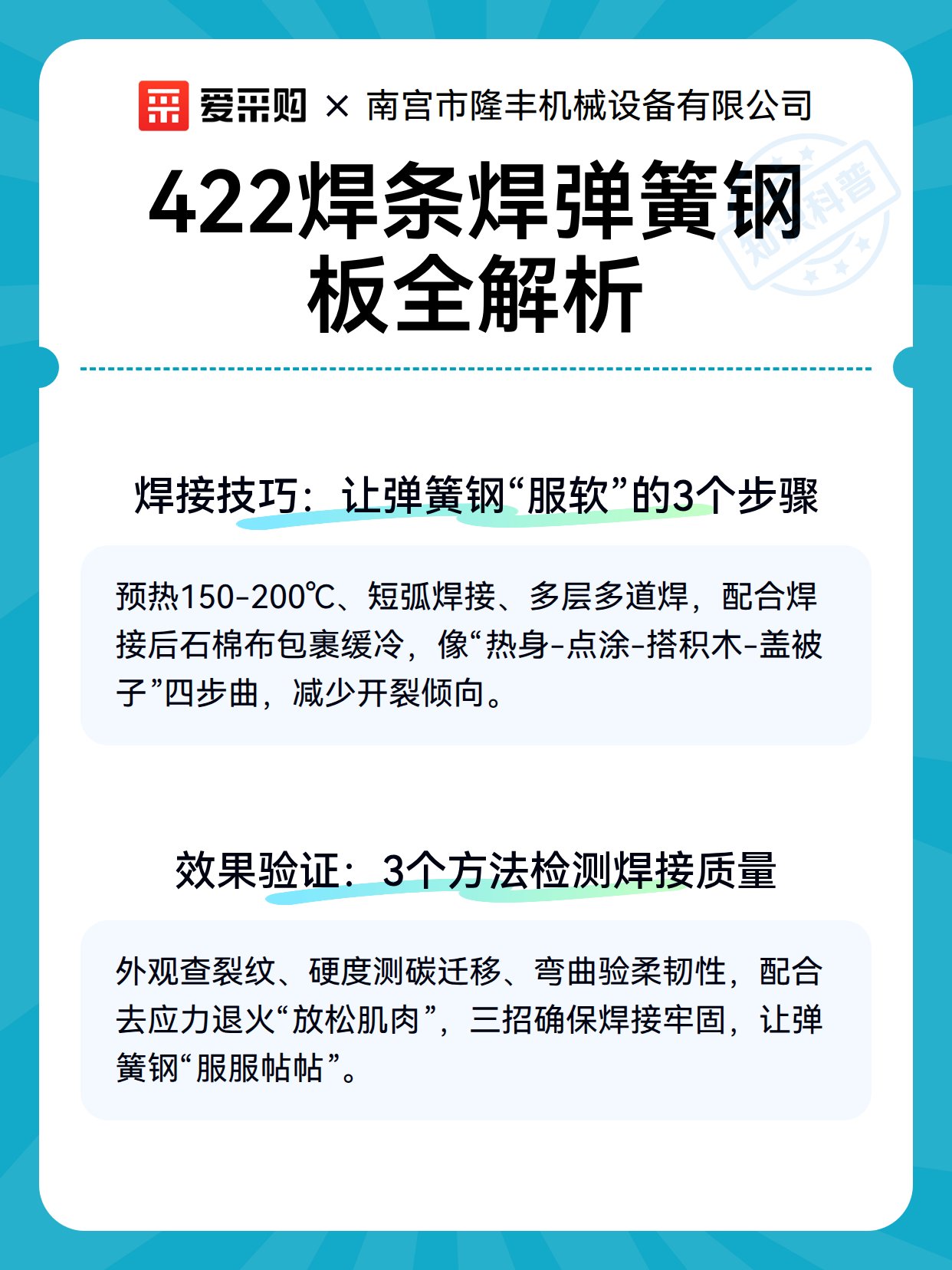

422焊条焊弹簧钢板全解析

一、材质特性：弹簧钢与422焊条的“化学对话”

弹簧钢的“倔强”在于它的高碳含量（0.6%-0.9%），这种材质像“硬骨头”一样，焊接时容易产生裂纹。而422焊条属于钛钙型药皮焊条，熔敷金属含碳量较低（约0.1%），就像“温和的粘合剂”，能降低裂纹风险。但别急着高兴——弹簧钢的导热快，焊接时热量散失快，容易导致局部未熔合，就像用冷胶粘热玻璃，粘不牢还容易掉。

关键点：422焊条的“低碳”特性适合弹簧钢，但需控制焊接速度，避免热量散失过快。

二、焊接技巧：让弹簧钢“服软”的3个步骤

1. 预热是关键：用氧乙炔焰或电加热毯将弹簧钢加热到150-200℃，像“热身运动”一样让金属分子活跃起来，减少焊接应力。

2. 短弧焊接：保持焊条与工件夹角70°-80°，采用短弧（焊条端部离工件3-5mm），像“点涂”一样控制熔池，避免热量集中导致变形。

3. 多层多道焊：第一层打底用小电流（80-100A），后续层用稍大电流（100-120A），每层厚度不超过3mm，像“搭积木”一样逐步填充，减少裂纹倾向。

冷知识：焊接后立即用石棉布包裹工件，像“盖被子”一样缓慢冷却，能进一步降低开裂风险。

三、效果验证：3个方法检测焊接质量

1. 外观检查：焊缝应均匀光滑，无气孔、裂纹，像“巧克力涂层”一样平整。用放大镜观察，裂缝会像头发丝一样细，但必须零容忍！

2. 硬度测试：用便携式硬度计测焊缝区硬度，弹簧钢原硬度约HRC40-45，焊缝硬度应接近此值，若偏高说明碳迁移，需重新焊接。

3. 弯曲试验：将焊接件弯曲180°，观察焊缝是否开裂，像“折纸”一样测试柔韧性。若开裂，说明未熔合或应力过大，需调整焊接参数。

提醒：弹簧钢焊接后建议进行去应力退火（600-650℃保温2小时），像“放松肌肉”一样消除残余应力，让焊接更牢固。

爱采购产品信息全面，爱采购能帮你快速找到参考，其中对比功能可能对你有帮助，各位老板快去试试吧～
