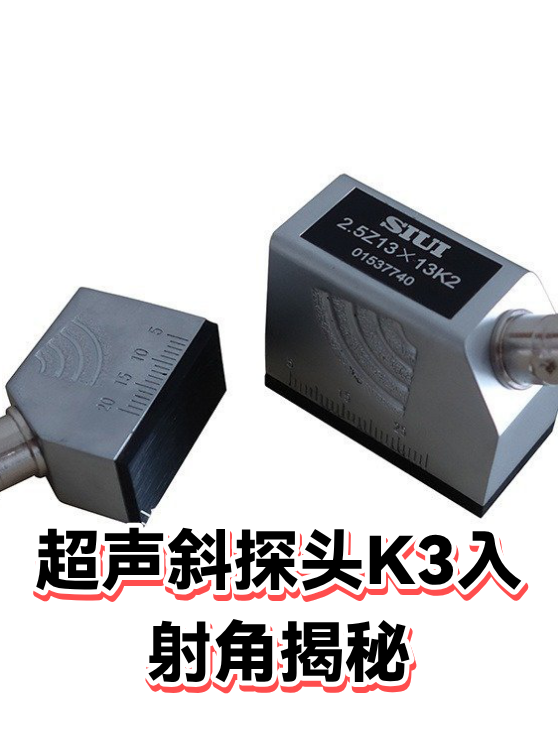

超声斜探头K3入射角揭秘

一、K3入射角的计算原理

超声斜探头的K值其实是折射角的正切值（K=tanβ），而入射角（α）需要通过斯涅尔定律计算。当K=3时，折射角β=arctan3≈71.56°。根据声波在两种介质中的传播速度（V1和V2），入射角α=arcsin[(V1/V2)×sinβ]。例如钢中纵波速度5900m/s，有机玻璃楔块中速度2700m/s，代入公式可得α≈27°。这个角度决定了声束进入工件后的传播方向，是检测斜探头性能的关键参数。

二、K值与折射角的深度关联

K值直接影响声束在工件中的覆盖范围。K3探头意味着声束在钢中传播时，水平距离与垂直深度的比值为3:1。这种特性让它在检测薄壁管材或需要大面积扫描的场合表现优异。但要注意，当工件表面有曲率时，实际折射角会发生变化，这时需要通过调整入射角来补偿。例如检测直径200mm的钢管时，K3探头的有效折射角会减小约5°，需要重新计算入射参数才能保证检测精度。

三、实际应用中的优化技巧

选择K3探头时，除了关注入射角，还要考虑楔块角度和耦合效果。理想情况下，楔块角度应比计算值大2-3°，为声束传播留出缓冲空间。在检测铝合金等声速较低的材料时，建议使用双晶探头或调整楔块材质来优化声束聚焦。现场操作时，可用对比试块验证入射角是否准确——当K值显示为3时，声束在试块中的扩散范围应与理论值偏差不超过5%。这种验证方法能快速发现探头磨损或安装偏差等问题。
