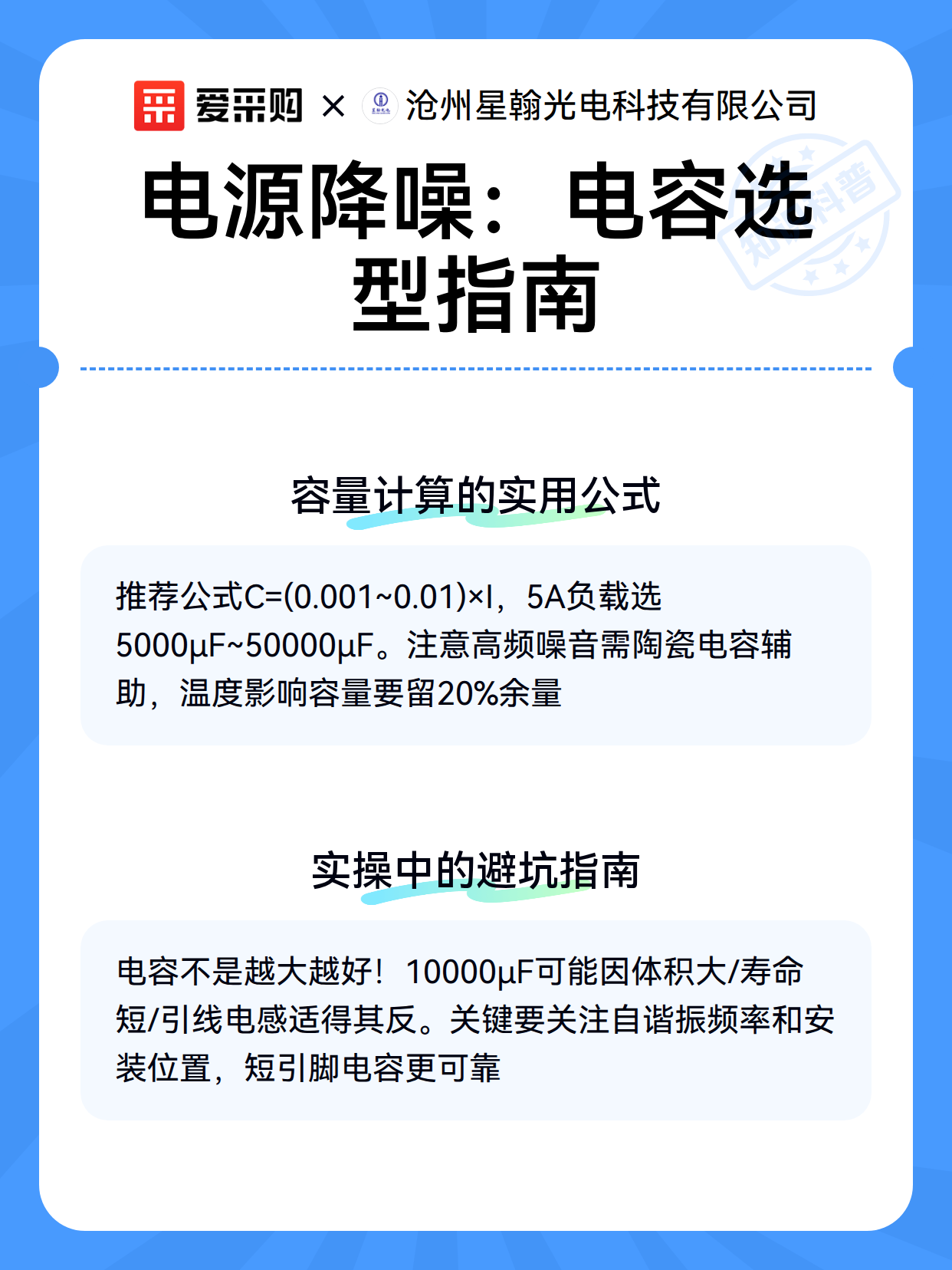

电源降噪：电容选型指南

一、电容降噪的物理原理

电源噪音的本质是交流纹波叠加在直流电压上，就像往平静的湖面不断扔石子产生的涟漪。并联电容相当于在电源输出端挖了个"蓄水池"：当电压升高时，电容充电吸收多余能量；当电压下降时，电容放电补充能量。这种充放电过程就像给电源电压加了层"海绵垫"，让输出更平稳。实验数据显示，在12V/1A的开关电源输出端，不加电容时纹波可达200mV，并联100μF电解电容后纹波降至50mV，若再并联0.1μF陶瓷电容，纹波能进一步压缩到10mV以内。这种组合降噪法就像先用大网兜捞大鱼，再用小网眼滤细沙。

二、容量计算的实用公式

电容容量的选择需要平衡降噪效果和成本。推荐使用经验公式：C = (0.001~0.01) × I（I为负载电流），单位是法拉(F)。比如给5A负载供电，可选5000μF~50000μF的电解电容。但要注意：

1. 高频噪音：需要并联0.01μF~1μF的陶瓷电容，专门对付MHz级别的开关噪声

2. 温度影响：电容容量会随温度升高而下降，建议按25℃时的容量留20%余量

3. ESR值：选择等效串联电阻(ESR)低的电容，能提升高频降噪效果实际电路中，常见组合是1000μF电解电容+0.1μF陶瓷电容，这种搭配能覆盖10Hz~10MHz的噪音范围。

三、实操中的避坑指南

电容选型不是简单的越大越好：

• 体积陷阱：10000μF电容的体积可能是1000μF的10倍，在小空间电路中可能装不下

• 寿命问题：大容量电解电容的寿命通常只有5000~10000小时，需要定期更换

• 自谐振频率：陶瓷电容在特定频率下会变成电感，选择时要注意其自谐振点高于工作频率

• 安装位置：电容要尽量靠近电源芯片的输出引脚，过长的引线会引入寄生电感有个真实案例：某工程师用10000μF电容降噪，结果纹波反而变大，检查发现是电容引脚太长形成了电感，换成短引脚电容后问题解决。这提醒我们：电路设计要关注每个细节的物理特性。
