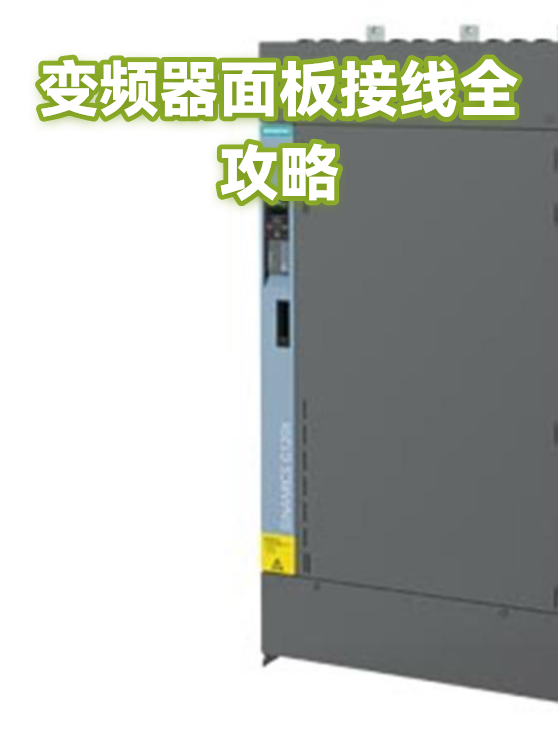

变频器面板接线全攻略

一、接线前的准备：工具与安全

接线前先准备这些工具：十字螺丝刀、剥线钳、万用表（测电压用）、绝缘胶带。安全第一！操作前必须切断电源，用万用表确认无电压后再动手。变频器面板通常有5-8个接线端子，先观察端子排列方式：常见的有横向排列和纵向排列两种，ENC变频器多采用横向排列，方便区分输入输出。

小技巧：用手机拍下原始接线图再拆卸，避免装回时接错线。遇到端子生锈的情况，先用砂纸轻轻打磨接触面，确保导电良好。

二、通用接线四步法

1. 电源线连接：找到标有'L1/L2/L3'的端子（三相电）或'L/N'（单相电），将电源线剥开1.5cm后插入，用螺丝刀紧固。注意线径匹配：1.5kW以下用1.5mm²线，5.5kW用2.5mm²线。

2. 电机线连接：标有'U/V/W'的端子接电机三相线，同样注意线径匹配。如果是带制动的电机，还要连接'PB/B'制动端子。

3. 控制线连接：'FWD'接正转启动，'REV'接反转启动，'COM'为公共端。这些线通常用0.75mm²屏蔽线，防止干扰。

4. 接地线连接：找到标有'PE'或'接地'的端子，用黄绿双色线可靠接地，这是防触电的关键步骤。

三、ENC变频器特殊接线要点

ENC变频器在面板控制上有两个独特设计：

1. 多功能端子：除了常规控制端，还有'X1/X2/X3'可编程端子，通过参数设置能实现多段速控制。比如设置X1为3段速，X2为4段速，组合使用可实现7种不同转速。

2. 模拟量接线：'AI1'端子接0-10V电压信号，'AI2'接4-20mA电流信号。接线时注意：电压信号用屏蔽线，电流信号用普通线；信号源负极必须与变频器'GND'端短接。

实操案例：某工厂用ENC变频器控制输送带，通过X1端子接行程开关，实现物料到位自动减速，配合AI1端子接压力传感器，实现恒压控制，系统效率提升25%。
