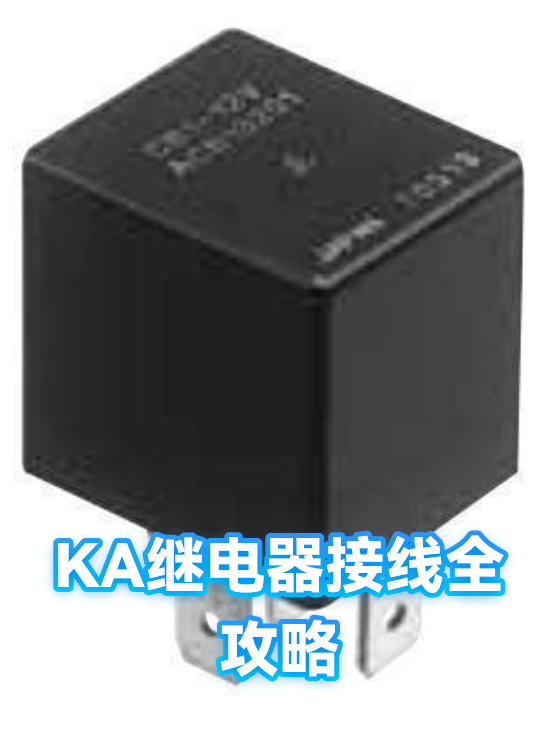

KA继电器接线全攻略

一、KA继电器是什么？

KA继电器就像电路中的“智能开关”，通过电磁原理控制电路通断。它由线圈、触点和弹簧三部分组成：当线圈通电时产生磁力，吸引触点闭合；断电时弹簧复位，触点断开。这种设计让小电流（控制端）能控制大电流（负载端），就像用遥控器开关空调一样方便。

核心作用：

• 电路隔离：保护控制电路免受高压冲击

• 信号放大：用小电流控制大功率设备

• 逻辑控制：实现定时、延时等复杂功能

二、接线前的3个关键准备

1. 工具清单：剥线钳、万用表、螺丝刀（建议准备十字和一字各一把）

2. 安全检查：

• 断开所有电源（用万用表确认无电压）

• 佩戴绝缘手套

• 工作台保持干燥

3. 参数确认：

• 继电器线圈电压（常见12V/24V/220V）

• 触点容量（最大通过电流）

• 触点类型（常开/常闭/转换型）

小技巧：用记号笔在继电器上标注“+”“-”极性，避免接反烧毁线圈。

三、3步完成标准接线

• 步骤1：控制端接线

• 将控制信号（如PLC输出、开关信号）接入线圈端子

• 直流继电器注意正负极，交流继电器无需区分

• 建议在线圈两端并联续流二极管（1N4007），保护控制电路

• 步骤2：负载端接线

• 常开触点（NO）：断电时断开，通电时闭合

• 常闭触点（NC）：断电时闭合，通电时断开

• 转换触点（COM）：公共端，可切换NO/NC

• 示例：控制220V灯泡时，火线接COM，零线接NO，灯泡另一端接零线

• 步骤3：测试验证

1. 用万用表测量线圈电阻（正常值通常在几百欧姆）

2. 通电测试触点通断（听到“咔嗒”声表示动作正常）

3. 带负载测试时，先用小功率设备（如LED灯）验证，再逐步升级

常见错误：

• 触点容量选小导致烧毁

• 直流继电器接反极性

• 未安装续流二极管导致控制板损坏
