PCB端子制造工艺
·
深圳市必能电子科技有限公司
深圳市必能电子科技有限公司成立于2016年，坐落于深圳市龙岗区坪地街道，专业研发生产接线柱、焊板端子、线路板端子台等电子连接器件，产品广泛应用于工业控制、新能源及智能设备领域，拥有完善的生产体系与成熟的连接技术解决方案，坚持原厂直供与进出口贸易双轨发展。
介绍：
本文深入浅出地介绍了PCB端子的制造工艺，从材料选择到精密加工，再到质量检测，全面解析了PCB端子的生产流程及其关键技术要点，帮助读者了解这一电子连接器的重要制造过程。

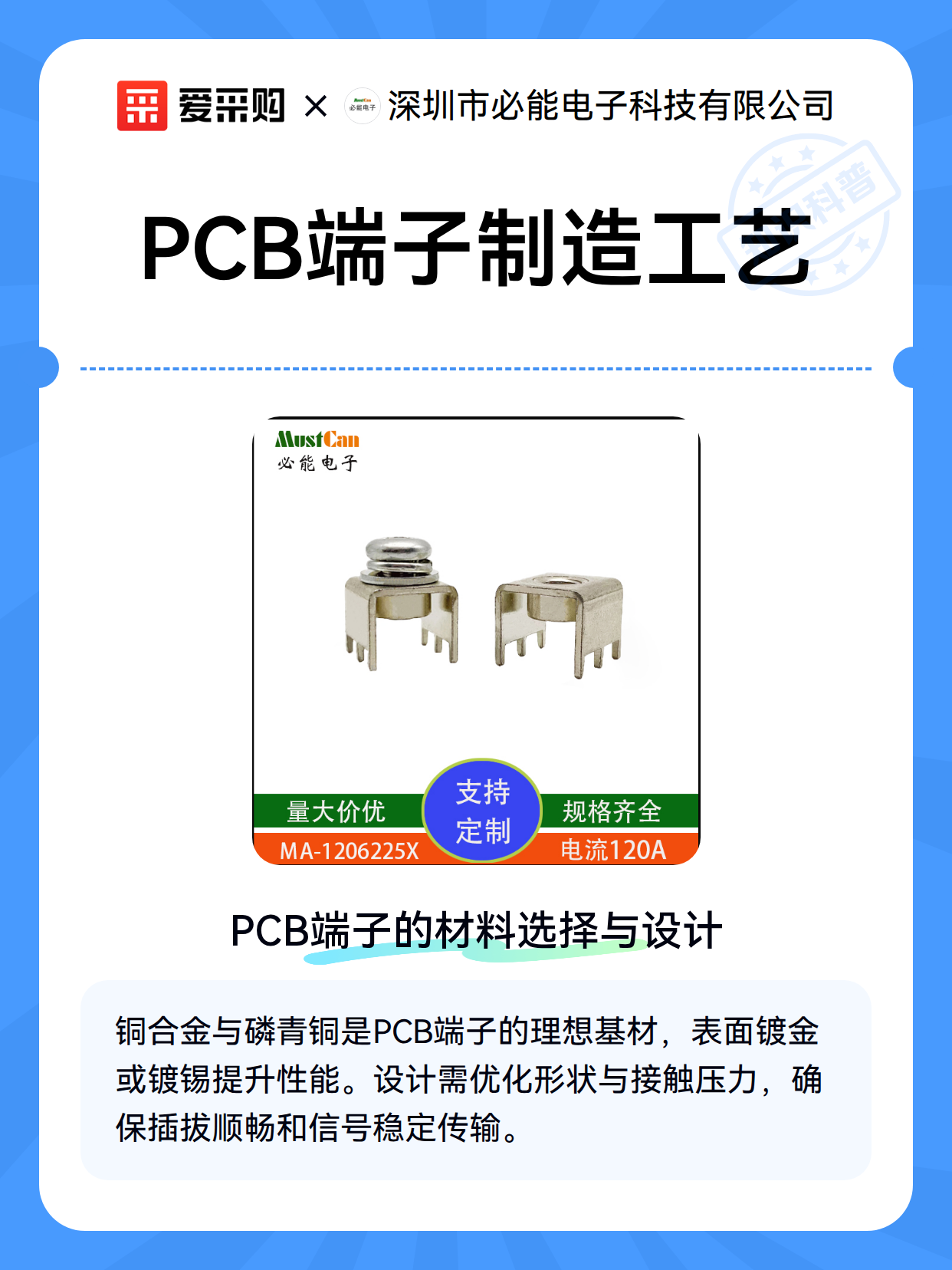

一、PCB端子的材料选择与设计
PCB端子的制造始于材料的选择，通常采用导电性能良好的铜合金或磷青铜作为基材，表面镀层则选用镀金、镀锡或镀银以提升耐腐蚀性和导电性。设计环节需考虑端子的形状、尺寸和接触压力，确保其与PCB板的插拔顺畅且接触可靠。工程师会通过仿真软件优化结构，避免应力集中和信号传输损耗。
二、精密冲压与成型工艺
冲压是PCB端子制造的核心环节，通过高精度模具将金属带材冲压成所需形状。这一过程要求设备精度控制在微米级，避免毛刺或变形。成型后的端子还需经过折弯、铆接等二次加工，部分复杂结构可能采用激光切割或蚀刻工艺。温度与湿度的控制对成品一致性至关重要。
三、表面处理与质量检测
完成成型的端子需进行表面处理，如电镀或化学镀，以增强抗氧化能力。检测环节包含尺寸测量、导通测试和插拔寿命试验，部分高端产品会采用X光检测内部结构。通过光学筛选机可快速识别外观缺陷，确保每批端子符合设计要求的电气和机械性能。
