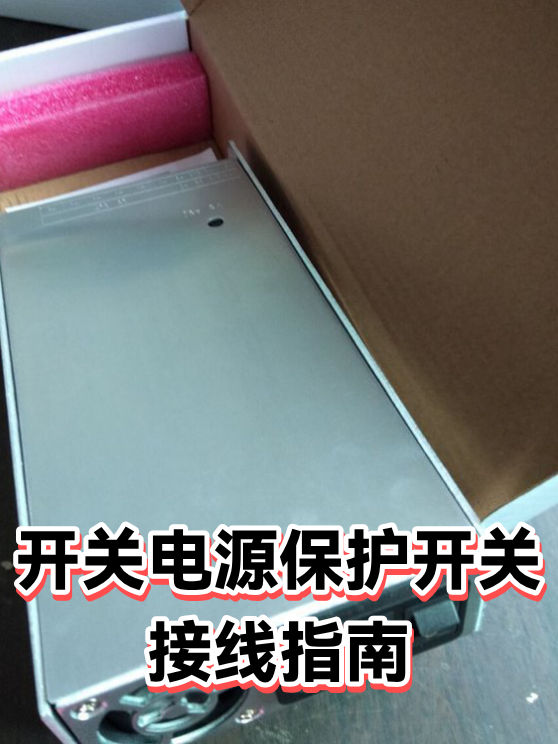

开关电源保护开关接线指南

一、接线前的准备工作：工具与安全两不误

接线前先准备好工具：剥线钳（处理线头）、十字螺丝刀（固定螺丝）、万用表（测试电压），再准备绝缘胶带和扎带。安全是第一位的！接线前必须切断电源，用万用表确认无电压后再操作。如果电源外壳带电，说明内部故障，需先检修再接线。小技巧：用不同颜色标记线缆（如红色接火线、蓝色接零线），避免后期混淆。如果线缆长度不够，别直接拼接！用接线端子或焊接延长更可靠。

二、接线步骤：三步搞定保护开关

1. 固定开关：将保护开关用螺丝固定在配电箱金属底板上，确保接触良好（接触不良会发热引发火灾）。

2. 连接输入线：剥开电源进线（通常来自电表）的绝缘层，将火线（L）接入开关左侧标有“IN”的端子，零线（N）接入下方端子，地线（PE）接金属底板上的接地螺丝。

3. 连接输出线：从开关右侧“OUT”端子引出导线，火线接负载（如电器），零线直接连接。如果负载是金属外壳设备，地线必须单独连接！注意：接线时螺丝要拧到“转不动”的程度，但别用蛮力损坏螺纹。如果端子孔小，可将线头折成“U”形再插入。

三、测试与验收：通电前必做的检查

接线完成后，先检查：

• 所有螺丝是否拧紧

• 线头绝缘层是否破损

• 接地线是否可靠连接用万用表测试开关输入/输出端电压：正常应为220V（单相）或380V（三相）。最后模拟过载：故意让负载电流超过开关额定值，观察是否自动跳闸。如果跳闸后无法复位，说明开关损坏，需更换。安全提示：非专业人士建议佩戴绝缘手套操作！如果闻到焦糊味或看到开关发热，立即断电检查。
