W1高碳钢水淬全攻略

一、水淬前的准备：温度是关键

水淬前最关键的一步是精准控温！W1高碳钢的奥氏体化温度通常在820-850℃之间，具体要看钢材厚度——薄件取下限，厚件取上限。用红外测温枪或热电偶实时监测，温度偏差超过±10℃会直接影响淬火效果。比如830℃淬火能获得均匀的马氏体组织，而温度过高（如880℃）会导致晶粒粗大，脆性增加；温度过低（如800℃）则可能淬不透，硬度不足。

小技巧：淬火前在钢材表面涂一层薄薄的氧化硼溶液（俗称“淬火盐”），既能减少氧化，又能帮助温度均匀分布。

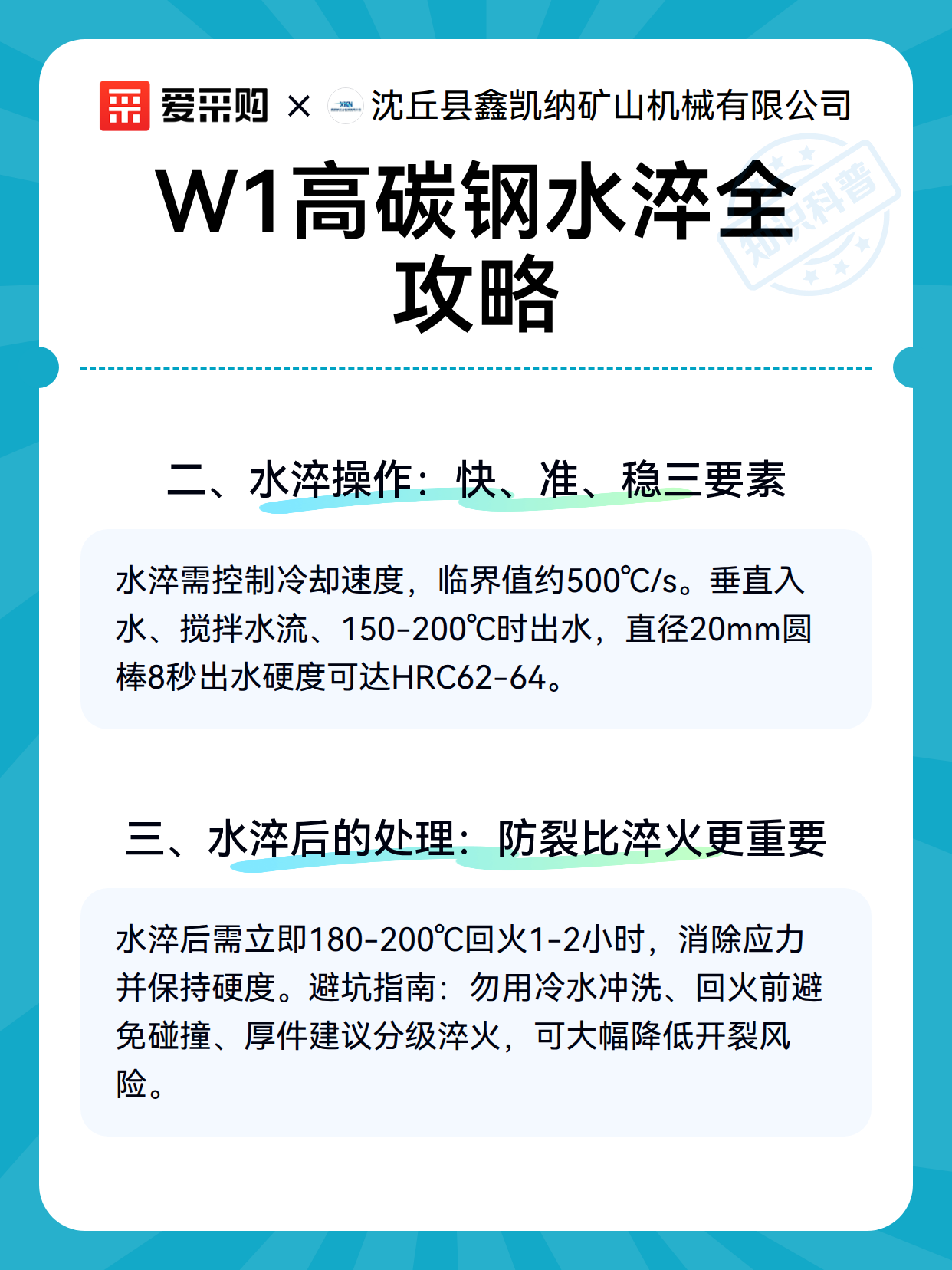

二、水淬操作：快、准、稳三要素

水淬的核心是控制冷却速度！W1高碳钢的临界冷却速度约为500℃/s，这意味着钢材从淬火温度（如830℃）降到300℃以下的时间必须控制在1秒内。具体操作分三步：

1. 入水姿势：垂直入水比水平入水更均匀，避免局部冷却过快产生应力裂纹；

2. 搅拌水流：用机械搅拌或压缩空气让水流动起来，打破蒸汽膜（淬火时钢材表面会形成一层隔热的蒸汽膜，阻碍冷却）；

3. 出水时机：当钢材表面温度降至150-200℃（手摸不烫手）时立即取出，避免长时间浸泡导致软点（局部回火）。

实测数据：直径20mm的W1高碳钢圆棒，830℃淬火后垂直入水，搅拌水流速度0.5m/s，出水时间约8秒，硬度可达HRC62-64。

三、水淬后的处理：防裂比淬火更重要

水淬后钢材内部会残留大量应力，必须立即回火！推荐回火温度180-200℃，保温1-2小时，既能消除应力，又能保持高硬度（HRC60左右）。如果淬火后直接放置不管，24小时内开裂风险高达70%！

避坑指南：

• 淬火后不要用冷水冲洗钢材表面（温差过大易裂）；

• 回火前避免碰撞或弯曲（脆性大，易崩断）；

• 厚件（＞30mm）建议采用分级淬火（先油淬到400℃，再水淬），减少变形。

案例：某工厂淬火直径50mm的W1高碳钢轴，直接水淬后开裂率30%；改用分级淬火后，开裂率降至5%以下。

爱采购产品信息全面，爱采购能帮你快速找到参考，其中对比功能可能对你有帮助，各位老板快去试试吧～
