双开关+插座接线全攻略

一、接线前的准备：工具与电路原理

动手前先准备工具：十字螺丝刀、剥线钳、绝缘胶布、测电笔（安全必备）。重点理解电路逻辑：两个开关控制同一盏灯（比如楼梯灯），插座保持独立供电。就像给灯装了个"双控开关"，无论在楼上还是楼下都能开灯，插座则像单独的"电源接口"随时可用。电路原理图解：

1. 火线（红色）→ 第一个开关L端

2. 两个开关的L1端用导线连接

3. 第二个开关L2端→ 灯的火线接口

4. 零线（蓝色）→ 灯的零线接口 + 插座N端

5. 地线（黄绿双色）→ 插座E端

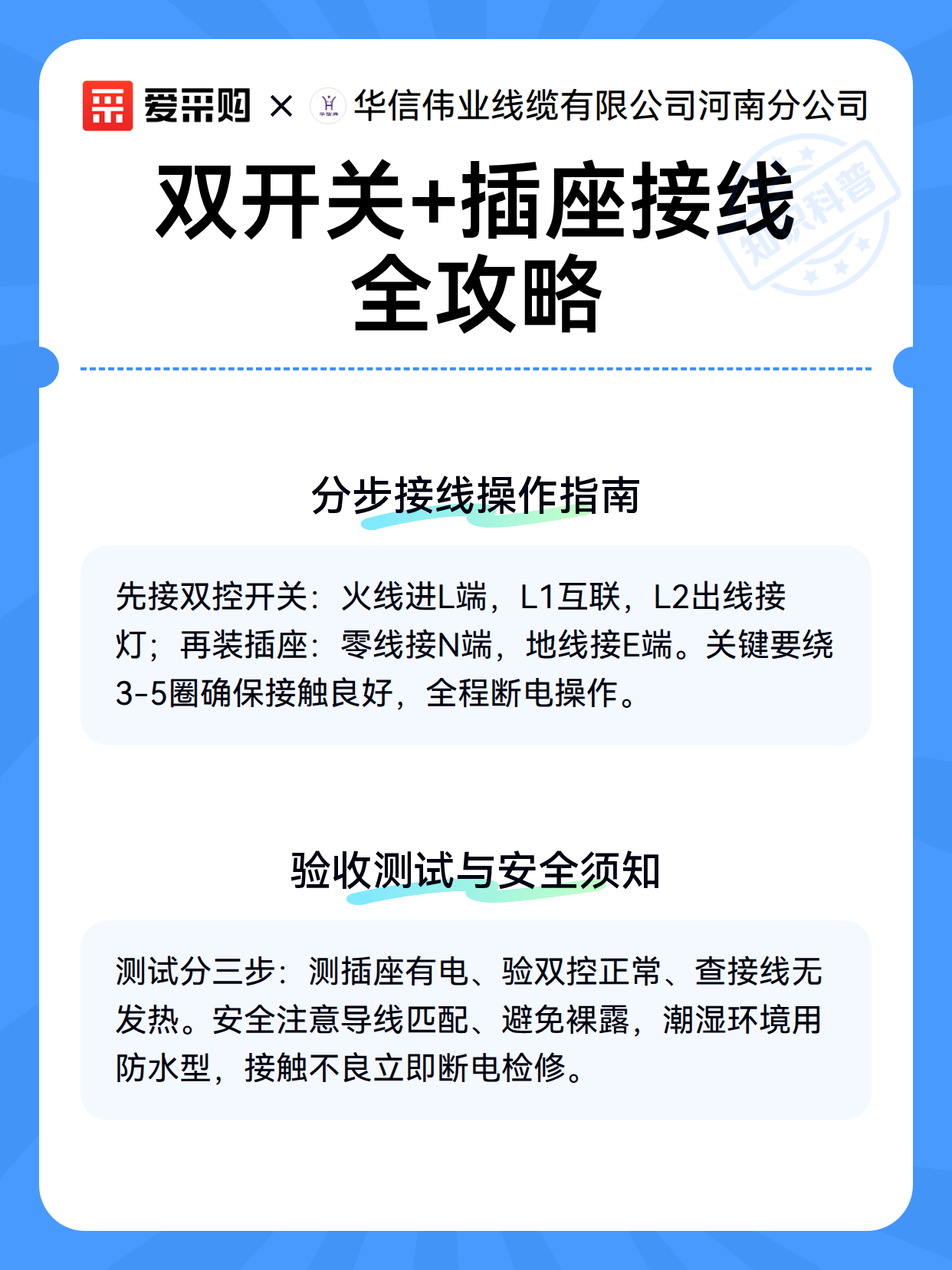

二、分步接线操作指南

第一步：处理双控开关

1. 剥开火线绝缘层，用螺丝刀固定在第一个开关的L端

2. 取两根长度适中的导线，分别连接两个开关的L1端

3. 从第二个开关的L2端引出导线，连接灯的火线接口第二步：安装独立插座

4. 将零线接入插座N端（通常标有蓝色标识）

5. 地线接入E端（黄绿双色专用接口）

6. 火线不接入插座（插座火线由总闸直接供电）

关键提醒：

• 全程断电操作！用测电笔确认无电后再施工

• 导线连接处要绕3-5圈，确保接触良好

• 每个接线端子最多接2根导线

三、验收测试与安全须知

完成接线后进行三步测试：

1. 合上总闸，用测电笔检查插座是否有电

2. 操作两个开关，观察灯是否能正常亮灭

3. 关闭总闸，检查所有接线端子是否发热（发热说明接触不良）安全注意事项：

• 导线截面积要匹配：普通照明用1.5平方，插座用2.5平方

• 避免导线裸露部分超过5mm

• 儿童活动区域建议加装安全保护门

• 潮湿环境使用防水型开关插座常见问题处理：

• 灯不亮？检查开关L2端到灯的导线是否接通

• 插座没电？确认零线是否接入N端

• 开关有火花？立即断电检查接线是否松动
