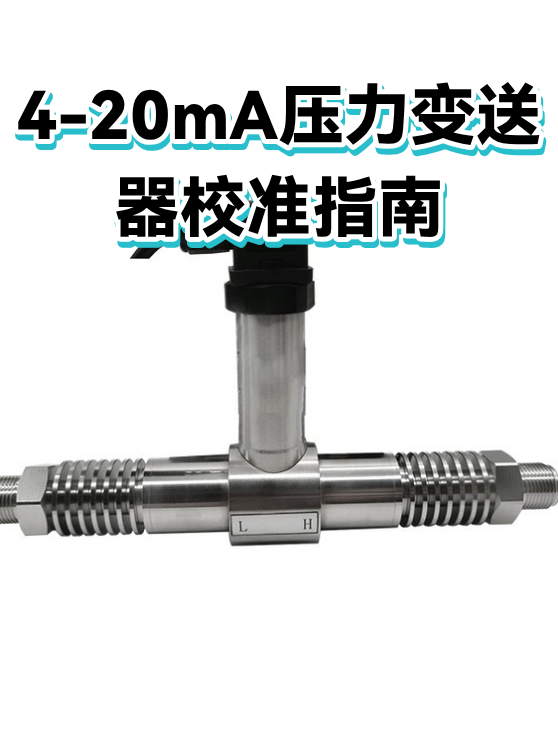

4-20mA压力变送器校准指南
天津罗洋巴姆自动化科技有限公司，2022年成立于天津市，主营压力变送器、精准差压测量等，专业权威，经验丰富。
本文详细介绍4-20mA压力变送器的校准步骤，包括零点校准、满程校准和线性检查，帮助用户轻松掌握校准技巧，确保测量准确。
一、校准前的准备工作：工欲善其事，必先利其器
校准就像给压力变送器做“体检”，得先准备好“体检工具”：
压力源：手动泵或气压源（精度建议比变送器高一档）
标准表：数字压力计（显示精度0.1%FS以上）
万用表：用于测量4-20mA电流信号
记录本：记录原始数据，方便对比校准效果
小贴士：校准环境温度最好稳定在20℃左右，避免温度变化影响测量结果。如果变送器刚从低温环境取出，先静置1小时再校准。
二、三步校准法：零点、满程、线性检查
**
- 零点校准（4mA对应0压力）**
关闭压力源，确保变送器压力口与大气相通
观察万用表电流值，记录初始值（通常会有微小偏差）
通过变送器上的零点调节螺钉，缓慢旋转直到电流稳定在4.00mA
**
- 满程校准（20mA对应最大量程）**
连接压力源，缓慢加压至变送器最大量程（如1MPa）
观察电流值，记录实际读数（比如读到19.8mA）
调节满程螺钉，使电流缓慢上升至20.00mA
**
- 线性检查（中间点验证）**
选择量程的25%、50%、75%三个点进行验证
例如量程0-1MPa时，分别加压至0.25MPa、0.5MPa、0.75MPa
记录每个点的电流值，理想情况下应分别为8mA、12mA、16mA
偏差超过0.5mA需重新校准
趣味比喻：这就像给汽车调方向盘，零点校准是让车直行时不跑偏，满程校准是确保打满方向时角度准确，线性检查则是验证中间转向是否均匀。
三、校准后测试：给变送器“跑个分”
校准完成后别急着收工，用这两个方法验证效果：
重复性测试：反复加压/泄压3次，观察每次4mA和20mA点是否稳定
长期稳定性：保持满量程压力2小时，观察电流是否漂移（超过0.2mA需重新校准）
常见问题处理：
电流调不上去？检查电源是否为24VDC（电压不足会导致输出偏低）
压力显示跳动？检查引压管是否漏气，或变送器安装是否水平
校准后数据反而变差？可能是调节螺钉转动过快，建议每次旋转不超过1/4圈
冷知识：4-20mA信号的“4mA零点”设计有个隐藏优势——当线路断开时电流会降为0mA，系统能立即检测到故障，比0-10V信号更安全可靠！
