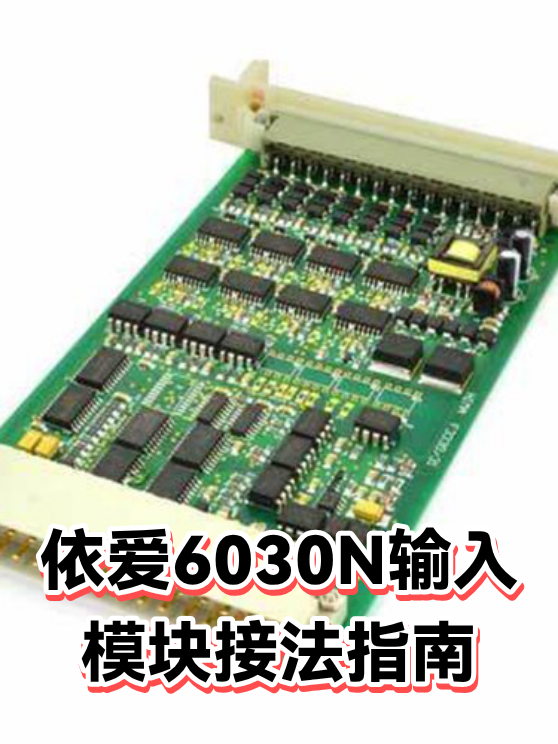

依爱6030N输入模块接法指南

一、接线前准备：安全第一，细节决定成败

动手接线前，先给设备做个“体检”：

1. 断电操作：拔掉总电源插头，用试电笔确认无电后再操作，避免触电风险。

2. 工具准备：备好十字螺丝刀、剥线钳、绝缘胶带，建议穿防静电工作服。

3. 模块检查：观察接线端子是否松动，用万用表检测输入电压是否正常（通常为DC24V）。

4. 环境确认：确保安装位置远离潮湿、高温环境，避免金属碎屑进入模块内部。

二、三步完成核心接线：电源+信号+调试

Step1：电源线连接* 找到模块上标有“+24V”和“GND”的端子

• 用剥线钳剥去线皮约5mm，插入端子后拧紧螺丝

• 红色线接正极，黑色线接负极，避免反接烧毁模块Step2：信号线接法* 无源触点：将设备常开触点（NO）接入“IN1”端子，公共端（COM）接“GND”

• 有源信号：24V+接“IN1”，24V-接“GND”，注意电压匹配

• 多路输入：每个通道独立接线，避免信号干扰Step3：通电测试

1. 重新接通电源，观察模块指示灯：

• 绿灯常亮：正常工作

• 红灯闪烁：接线错误

2. 用万用表测量输入端电压，确认信号已正确传输

3. 模拟触发条件（如按下消防按钮），检查主机是否收到报警信号

三、常见问题解决方案：自己动手不求人

Q1：指示灯不亮怎么办？* 检查电源线是否松动

• 用万用表测量输入电压是否达标

• 确认模块保险丝是否熔断Q2：信号时有时无？* 检查信号线接触是否良好

• 避免与动力电缆并行敷设

• 确认设备触点无氧化现象Q3：误报警频繁？* 调整输入信号阈值（部分模块支持）

• 检查线路是否存在寄生电容

• 确认设备触点回弹是否正常

进阶技巧：

• 为重要线路添加标签，方便后期维护

• 接线完成后用热缩套管保护端子

• 保留10cm余量，便于设备调整位置
