示波器测方波：带宽怎么选

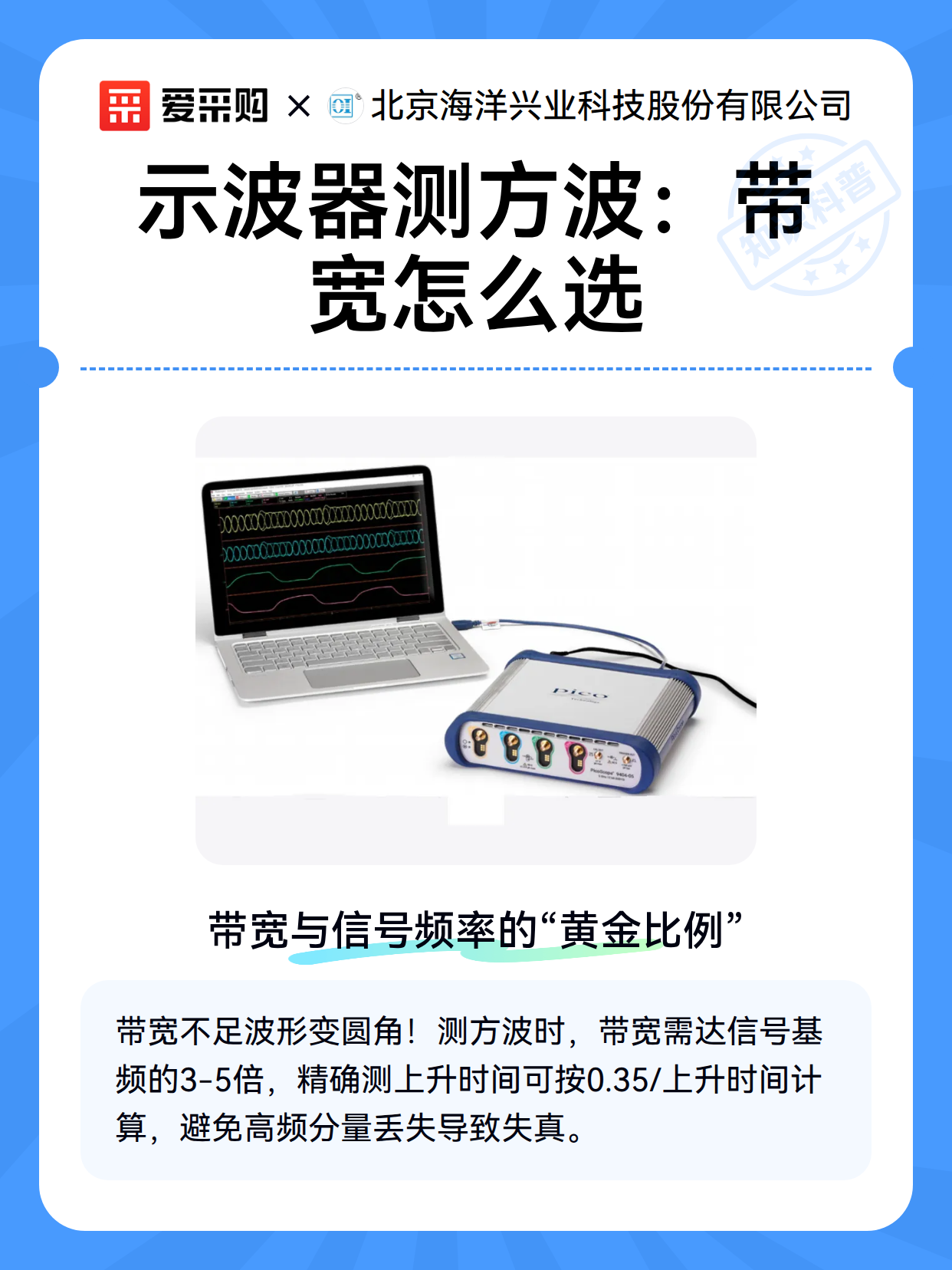

一、带宽与信号频率的“黄金比例”

测方波就像给信号“拍照”，带宽决定了照片的清晰度。方波由基波和无数高次谐波组成，带宽不足时，高频分量被过滤，波形会变成圆角甚至三角波，就像用低分辨率相机拍高速运动——画面模糊到认不出。理想状态下，示波器带宽应至少是信号基频的5倍。例如，测1MHz方波，建议选50MHz带宽示波器；若需更精确测量上升时间，可按“带宽=0.35/上升时间”公式计算。但实际中，3-5倍基频已能满足大多数场景需求，毕竟高频谐波能量随次数增加快速衰减。

二、带宽选高的“甜蜜陷阱”

带宽越高越好吗？未必！高带宽示波器就像“显微镜”，能捕捉更多细节，但也容易放大噪声。例如，用1GHz示波器测10MHz方波，环境噪声可能被误认为信号毛刺，导致测量误差。此外，高带宽示波器通常价格更高，且对探头要求更严格。普通探头带宽可能只有示波器的一半，若未匹配，实际测试带宽会大打折扣。因此，选带宽需权衡信号需求、预算和测试环境，避免“大材小用”或“力不从心”。

三、实测中的“带宽校准术”

实际测试时，可通过“观察波形”和“测量参数”双重验证带宽是否合适。若方波边缘出现明显圆角，或上升时间测量值远大于理论值，说明带宽不足；若波形毛刺过多，且无规律变化，可能是带宽过高导致噪声放大。还可利用“正弦波测试法”：输入与方波基频相同的正弦波，若示波器显示的幅度衰减超过-3dB（约70.7%），说明当前带宽已接近极限。此时需升级带宽或优化测试设置，确保信号完整还原。
