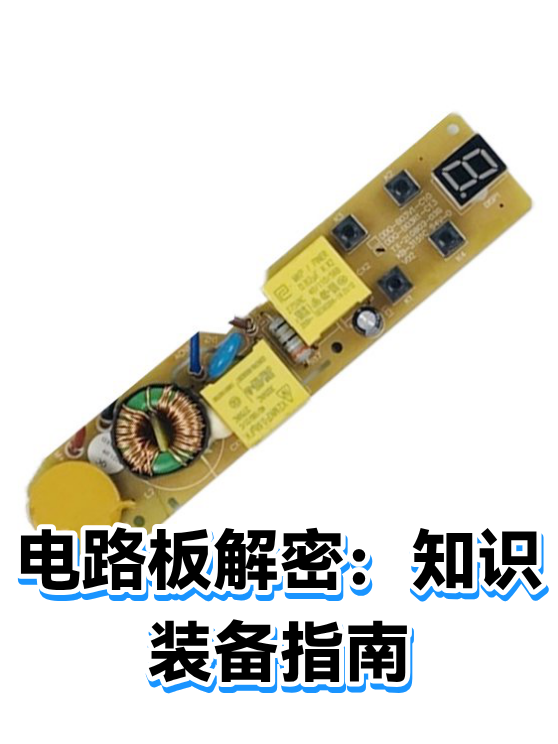

电路板解密：知识装备指南

一、电路符号的“密码本”

看懂电路板的第一步，是掌握电路符号的“语言”。电阻像锯齿、电容似平行线、二极管带箭头……这些符号就像电路的“文字”，每个都对应特定元件。建议先从基础符号入手，比如电阻（R）、电容（C）、电感（L）的标识，再逐步学习集成电路、晶体管等复杂符号。可以找一份电路符号速查表，边看实物边对照符号，比如用万用表测电阻时，同时观察电路板上的电阻符号，这样记忆更深刻。

二、元件特性的“百科全书”

符号只是“外衣”，元件特性才是“灵魂”。比如电阻的阻值和功率，电容的容量和耐压值，这些参数直接影响电路功能。举个例子：一个标注“104”的电容，实际容量是0.1μF（10×10⁴pF），这种编码方式需要熟悉；而电解电容的“+”极性标记，接反可能导致爆炸（虽然小电容威力有限，但原理要懂）。建议用废旧电路板练习，用镊子夹起元件，对照型号查参数，比如测一个标有“470”的电阻，用万用表验证其阻值是否接近47Ω，同时记录它的封装尺寸（如0805、1206），为后续维修或设计打基础。

三、电路原理的“思维地图”

掌握符号和元件后，需要理解电路的“逻辑”。比如电源电路中，变压器降压、整流桥变交流为直流、电容滤波平滑电压，这是一套标准流程；放大电路里，三极管通过基极电流控制集电极电流，实现信号放大。建议从简单电路入手，比如手机充电器、LED小夜灯的电路板，先画原理图（用符号表示元件，用线表示连接），再分析电流走向。遇到不懂的模块（如开关电源的PWM控制芯片），可以搜“XX芯片 datasheet”，下载技术手册，里面通常有典型应用电路和参数说明，比啃教科书更实用。
