存储芯片：数据如何“住”进芯片里

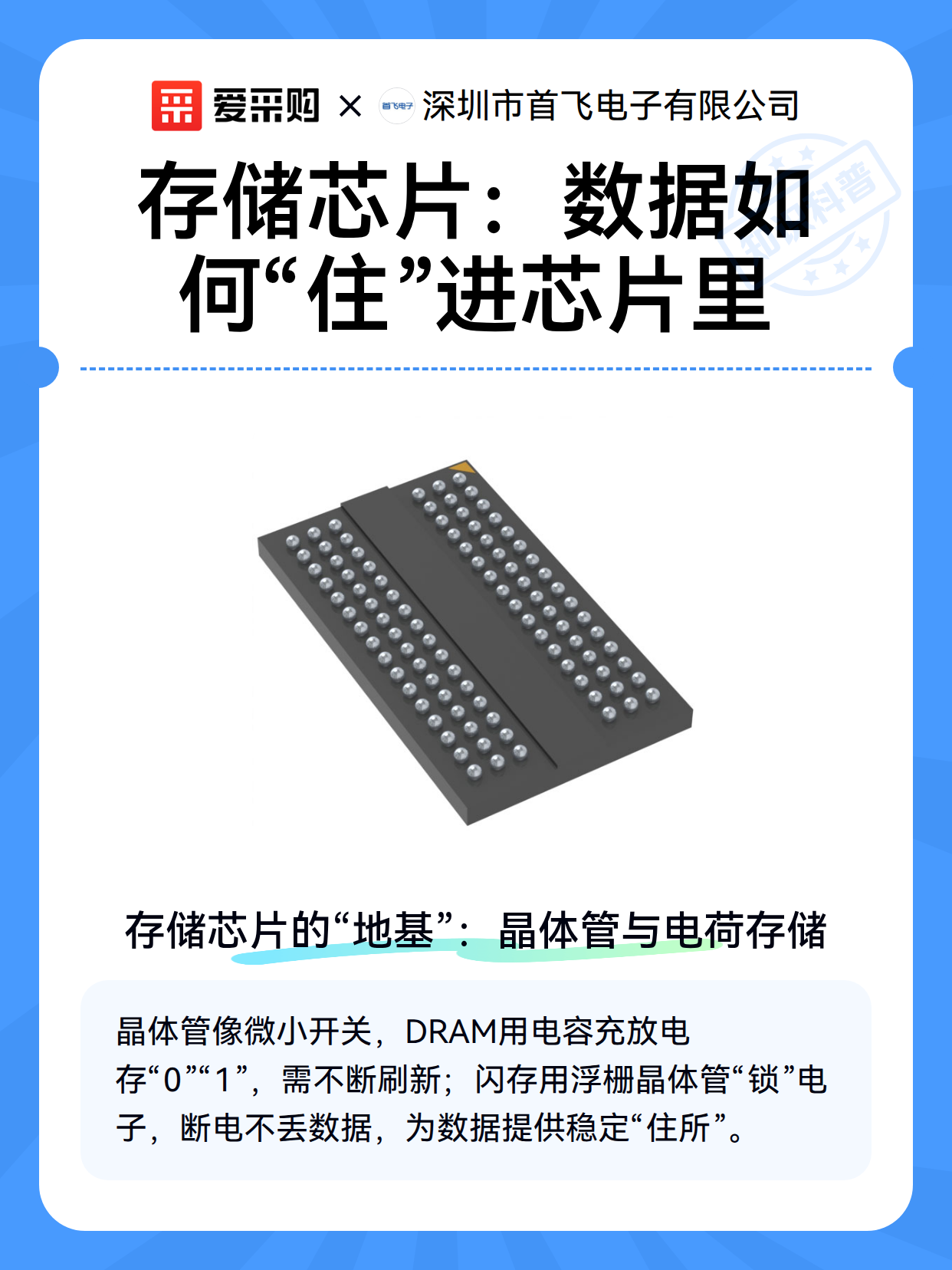

一、存储芯片的“地基”：晶体管与电荷存储

存储芯片的“地基”是由数以亿计的晶体管搭建而成。每个晶体管就像一个微小的开关，通过控制电流的通断来存储信息。在动态随机存取存储器（DRAM）中，晶体管与电容组成存储单元：电容充电代表“1”，放电代表“0”。这种设计虽然简单，但需要不断刷新（每秒数千次）以防止数据丢失，就像给手机电池“续命”一样。而在闪存（如SSD、U盘）中，数据被存储在“浮栅晶体管”中，通过电子在绝缘层中的“卡住”或“释放”来长期保存信息，即使断电也不会丢失，就像给数据上了把“电子锁”。

二、读写数据的“魔法”：电压与信号转换

当电脑发出“读取数据”指令时，存储芯片会通过电压变化“唤醒”特定存储单元。以DRAM为例：行解码器先定位到目标行，列解码器再找到具体列，被选中的晶体管会释放电容中的电荷，通过放大器将微弱信号转化为可识别的“0”或“1”。写入数据时则相反：芯片会根据输入信号给目标电容充电或放电。这个过程快到什么程度？现代DDR5内存的读写速度可达每秒6400兆次（MT/s），相当于每秒处理64亿个信号！而闪存的读写速度虽慢一些，但通过多通道设计（如SSD的8通道控制器）也能实现每秒数GB的数据传输。

三、容量提升的“秘诀”：从平面到立体的进化

存储芯片的容量提升遵循着“摩尔定律”的轨迹，但近年已从单纯缩小晶体管尺寸转向三维堆叠技术。传统平面NAND闪存通过缩小制程工艺（如从90纳米到14纳米）增加存储密度，但当制程逼近物理极限时，3D NAND闪存应运而生：它将存储单元垂直堆叠成数十层甚至上百层的“高楼”，通过穿孔连接各层电路。这种设计让单颗芯片容量从早期的几GB暴增至现在的1TB以上，就像把平房改造成摩天大楼，在相同面积下容纳更多“房间”。而DRAM则通过改进电容结构（如圆柱形、堆叠式）和增加存储单元密度来提升容量，满足大数据时代的需求。
