五根线单相电机接线指南

一、五根线都是谁？先认清线色再动手

拆开接线盒看到五根线先别慌，通常会有3根粗线（主绕组）和2根细线（调速绕组）。常见配色方案：

• 粗线：红（主绕组）、黄（主绕组）、蓝（公共端）

• 细线：黑（高速档）、白（低速档）

关键提醒：不同厂家可能用不同颜色，务必用万用表测量确认！先测三根粗线之间的电阻，最大值那组对应主绕组两端，中间值对应公共端。

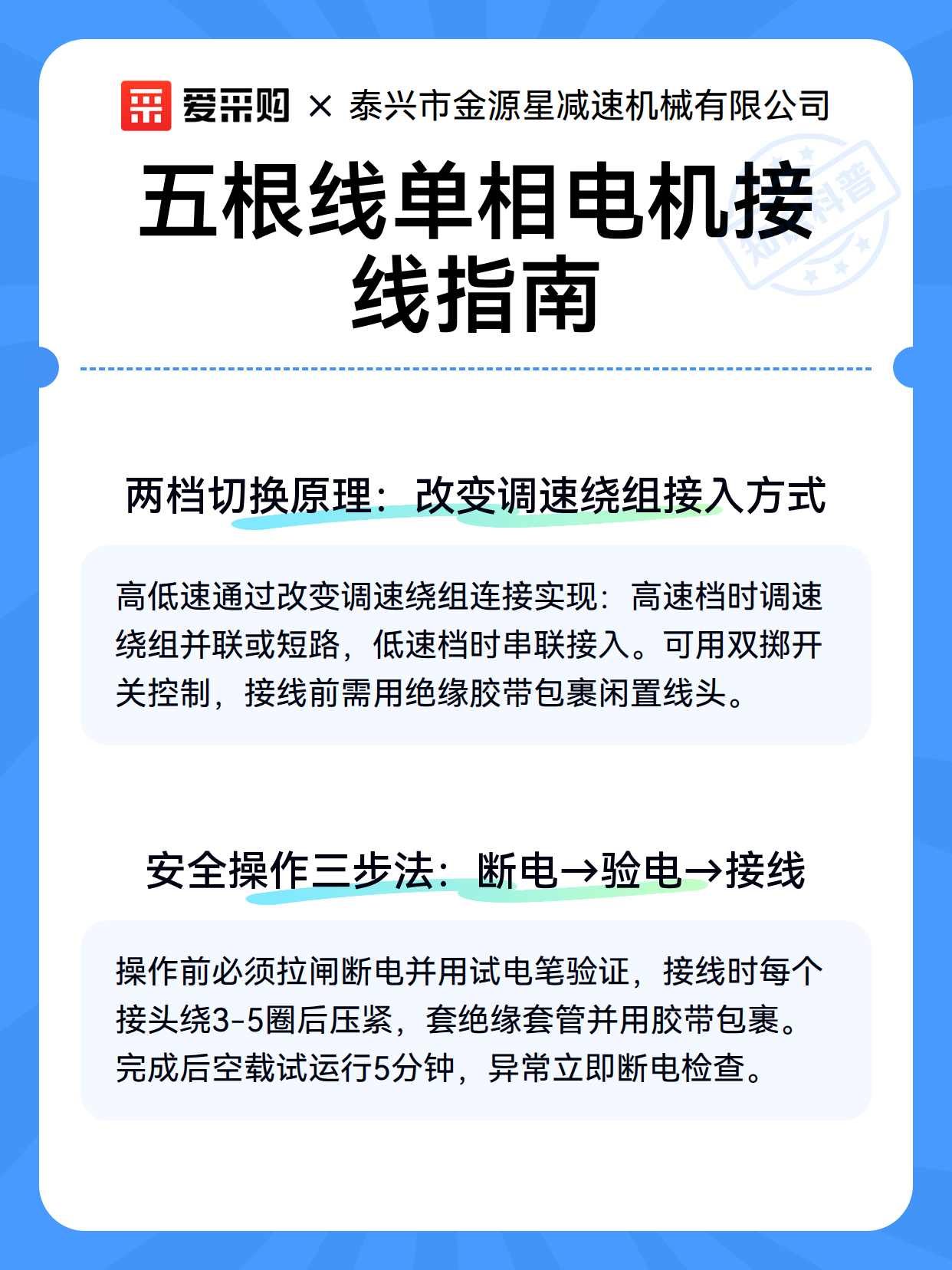

二、两档切换原理：改变调速绕组接入方式

单相电机调速本质是改变主绕组与调速绕组的匝数比。两档接法有两种典型方案：

1. 高低速独立档：

• 高速档：公共端接电源，红（主绕组）和黑（调速绕组）并联接电源

• 低速档：公共端接电源，红（主绕组）和白（调速绕组）串联接电源

2. 选择开关式：

• 用双掷开关控制调速绕组接入方式，当开关拨到高速档时，调速绕组被短路；拨到低速档时，调速绕组串联接入。

实操技巧：接线前用绝缘胶带包裹不用的线头，防止短路！

三、安全操作三步法：断电→验电→接线

1. 断电操作：先拉下总闸，用试电笔确认接线盒无电

2. 验电环节：用万用表测量每根线对地电压，确保完全断电

3. 接线步骤：

• 固定好电机外壳，防止接线时转动

• 按选定方案连接线头，每个接头绕3-5圈后压紧

• 套上绝缘套管，用绝缘胶带层层包裹

特别提醒：接线完成后，先空载试运行5分钟，观察电机转向和温度是否正常。若出现异常抖动或发热，立即断电检查！
