示波器补偿校准三步法

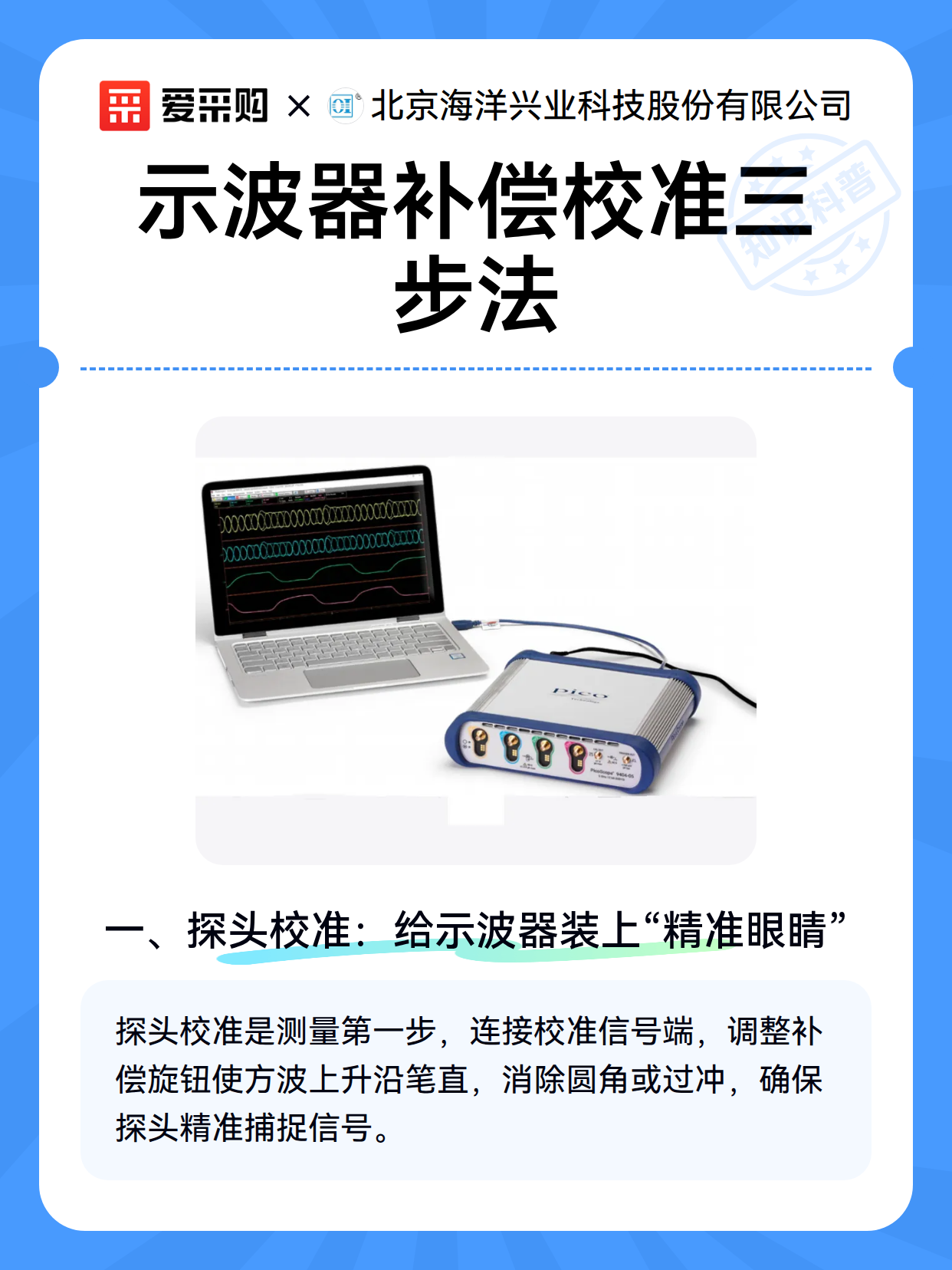

一、探头校准：给示波器装上“精准眼睛”

探头是示波器接触信号的“触角”，校准不当会导致测量误差。首先将探头连接到示波器的校准信号输出端（通常标有“CAL”），调整探头补偿旋钮，直到屏幕显示完美的方波。这个过程就像给眼镜配度数——方波的上升沿越笔直，说明探头补偿越精准。如果看到方波顶部有圆角或过冲，说明探头需要重新校准。

二、信号补偿：让波形“挺直腰杆”

当探头接触实际电路时，信号可能因传输线效应产生失真。此时需要打开示波器的补偿功能（通常在垂直菜单中），通过调节补偿电位器消除波形畸变。比如测量高速脉冲信号时，若发现上升沿变缓或出现振铃，说明信号需要补偿。这一步就像给照片调色——通过微调让波形恢复原本的“真实面貌”。补偿完成后，用不同频率的信号测试，确保波形在各种条件下都能保持稳定。

三、波形验证：用“黄金信号”做最后检查

完成前两步后，用已知特性的标准信号（如1kHz正弦波）验证校准效果。观察波形是否对称、幅度是否准确、是否有杂散干扰。如果发现波形仍有异常，可能是示波器内部设置问题，比如带宽限制未关闭或触发模式不匹配。这一步就像考试前的最后复习——用简单题目确认所有工具都处于理想状态，避免在复杂测量中“翻车”。
