壁挂炉循环泵接线全攻略

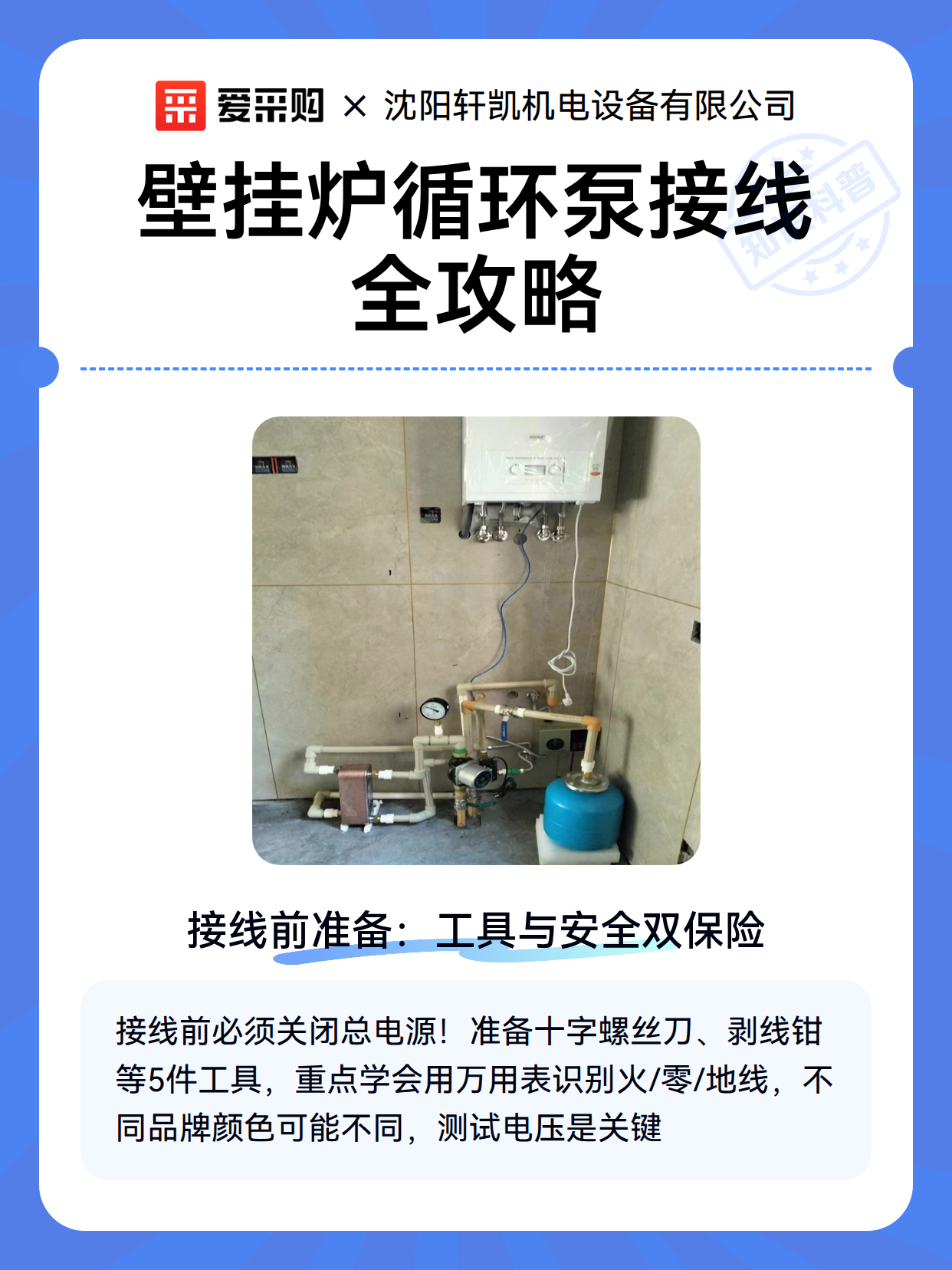

一、接线前准备：工具与安全双保险

接线前先给自己穿上"安全防护服"：

1. 断电操作：关闭壁挂炉总电源，用试电笔确认无电后再动手

2. 工具清单：

• 十字螺丝刀（拆装面板）

• 剥线钳（处理线头）

• 万用表（检测电压）

• 绝缘胶带（包裹接头）

3. 线材识别：

• 红色：火线（220V）

• 蓝色：零线

• 黄绿双色：地线

  （不同品牌可能用其他颜色，接线前务必用万用表确认）

二、三步完成核心接线

第一步：拆开壁挂炉接线盒

用螺丝刀卸下底部盖板，找到标有"循环泵"的接线端子排，通常有3个接线柱（L/N/PE）。

第二步：处理循环泵电源线

1. 用剥线钳剥开泵体自带电源线外皮约3cm

2. 露出三根内芯线（火/零/地）

3. 将线头拧成"麻花状"增强导电性

第三步：精准对接

1. 火线（红色）→ 端子排L孔

2. 零线（蓝色）→ 端子排N孔

3. 地线（黄绿）→ 端子排PE孔

（接好后用螺丝刀紧固，确保接触面＞70%）

三、接线后必做的3项检查

1. 绝缘测试：

用万用表调至2000V档，测量火线与地线间电阻应＞50MΩ

2. 通电试机：

• 先开壁挂炉最小功率模式

• 观察循环泵是否顺时针旋转（从泵体正面看）

• 用手触摸泵体，30秒内应能感觉到轻微震动

3. 噪音排查：

正常工作噪音应＜45分贝（相当于图书馆翻书声），若出现金属摩擦声需立即断电检查

小贴士：首次使用建议让循环泵空转2小时，观察是否有渗漏现象，特别是接头处要重点检查。
