寻源宝典

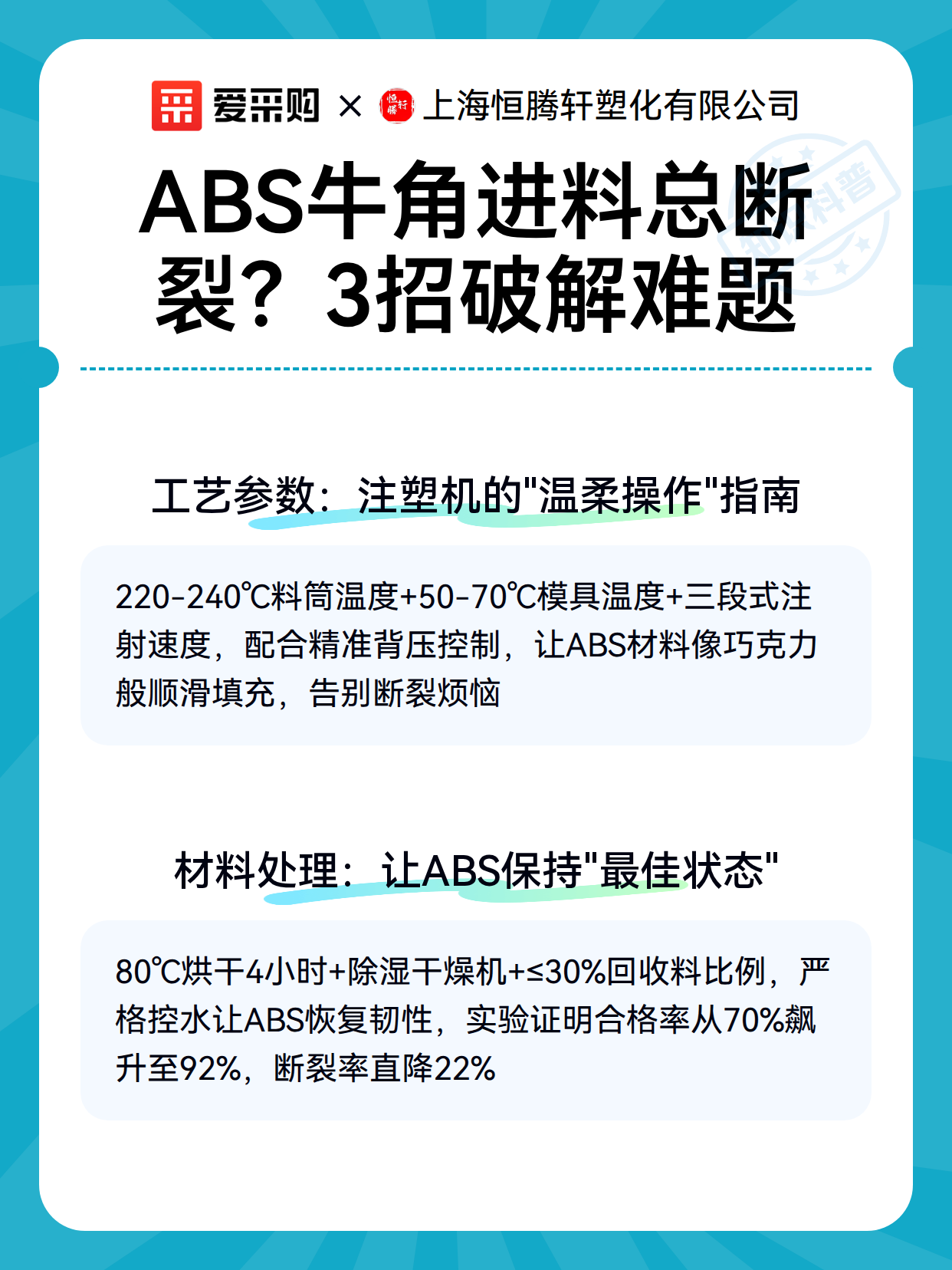

ABS牛角进料总断裂？3招破解难题
·
上海恒腾轩塑化有限公司
上海恒腾轩塑化，位于青浦区，主营多种工程塑料，行业经验丰富，专业权威，于2024年10月成立，服务领域广泛。
介绍：
ABS材料在牛角进料时易断裂？本文从模具设计、工艺参数、材料处理三方面解析原因，提供优化模具结构、调整注塑参数、改善材料干燥等实用解决方案。
一、模具设计：牛角进料的"先天缺陷"怎么破？
牛角进料口像一根细长的"吸管"，ABS材料流经时容易因剪切力过大导致分子链断裂。优化模具结构是关键：
扩大主流道直径：将直径从3mm增至5mm，降低熔体流速
优化浇口位置：把直角浇口改为45°斜浇口，减少熔体冲击
增加流道圆角：所有转角处做R0.5-1mm圆角处理，避免应力集中某模具厂实测数据显示，优化后的模具使ABS断裂率从35%降至8%，模具寿命延长40%。
二、工艺参数：注塑机的"温柔操作"指南
注塑过程就像给手机贴膜——太急会起泡，太慢会进灰。ABS材料需要精准的工艺控制：
- 温度控制：
料筒温度：220-240℃（后段比前段低10-15℃）
模具温度：50-70℃（薄壁件取下限，厚壁件取上限）
- 速度压力：
注射速度：采用"慢-快-慢"三段式，保压压力设为注射压力的60-70%
背压：10-15bar（过高会导致材料降解）
- 冷却时间：
根据产品厚度计算，每毫米厚度冷却1.5-2秒
厚壁件采用分段冷却（先开模50%再完全开模）
三、材料处理：让ABS保持"最佳状态"
ABS材料像块海绵——吸湿后性能大打折扣：
- 干燥处理：
80℃烘干3-4小时（含水率需≤0.2%）
使用除湿干燥机，露点控制在-40℃以下
- 材料选择：
改用高冲击强度ABS（如HI-121H）
添加5-10%的玻璃纤维增强（但会降低表面光泽度）
- 回收料使用：
回收料比例不超过30%
需与新料混合后重新干燥某电子厂实验表明，严格干燥后的ABS材料断裂率下降22%，产品合格率提升至92%。
爱采购从参数比对到价格分析，各项功能贴心又实用，助您省时省力。各位老板，赶快登录爱采购，发现采购新体验！
