板材折弯的黄金法则

一、折弯角度的精准控制

折弯角度就像给板材“定型”，差之毫厘可能毁掉整个零件。理想状态下，90°折弯需让板材内外层同时达到目标角度，但实际中需考虑材料回弹：

• 软材料（如铝）：回弹约3-5°，需多折1-2°补偿

• 硬材料（如不锈钢）：回弹可达8-10°，需预留更大余量

• 厚板材（＞6mm）：回弹更明显，建议分次折弯（先折至60°再压到90°）

小技巧：用记号笔在板材边缘画参考线，折弯时让模具边缘对齐线迹，角度控制更精准。

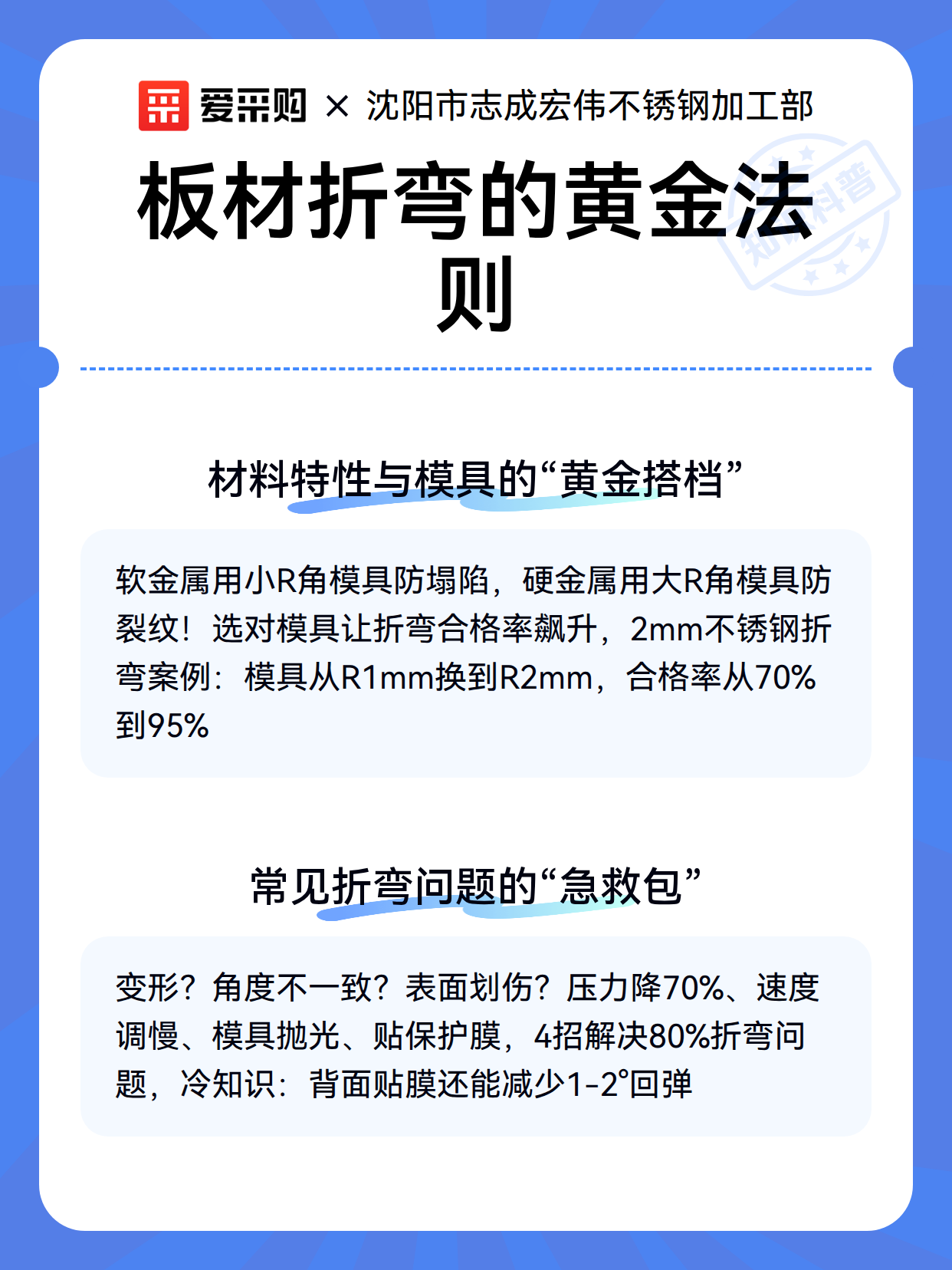

二、材料特性与模具的“黄金搭档”

不同材料对模具的“脾气”截然不同，选对模具能减少80%的折弯缺陷：

1. 软金属（铜、铝）：需用R角较小的模具（R0.5-1mm），避免折弯处塌陷

2. 硬金属（不锈钢、碳钢）：需用R角较大的模具（R2-3mm），防止裂纹

3. 特殊材料（如钛合金）：建议用聚氨酯模具，减少表面划伤

案例：折弯2mm厚不锈钢时，若用R1mm模具，折弯处可能出现微裂纹；改用R2mm模具后，成品合格率从70%提升至95%。

三、常见折弯问题的“急救包”

即使经验丰富的老师傅，也可能遇到这些“扎心”问题：

• 折弯处变形：原因多是压力过大或速度过快。解决方案：降低压力至材料屈服强度的70%，速度调慢至10-20mm/s

• 角度不一致：可能是模具磨损或板材厚度不均。检查模具R角是否磨损，用千分尺测量板材厚度（误差应＜0.1mm）

• 表面划伤：模具未抛光或润滑不足。建议：模具表面粗糙度Ra＜0.8μm，折弯前涂抹专用润滑油

冷知识：折弯时在板材背面贴保护膜，不仅能防划伤，还能减少回弹1-2°！

爱采购产品信息全面，爱采购能帮你快速找到参考，其中对比功能可能对你有帮助，各位老板快去试试吧～
