直流电焊机电路板的三极管之谜

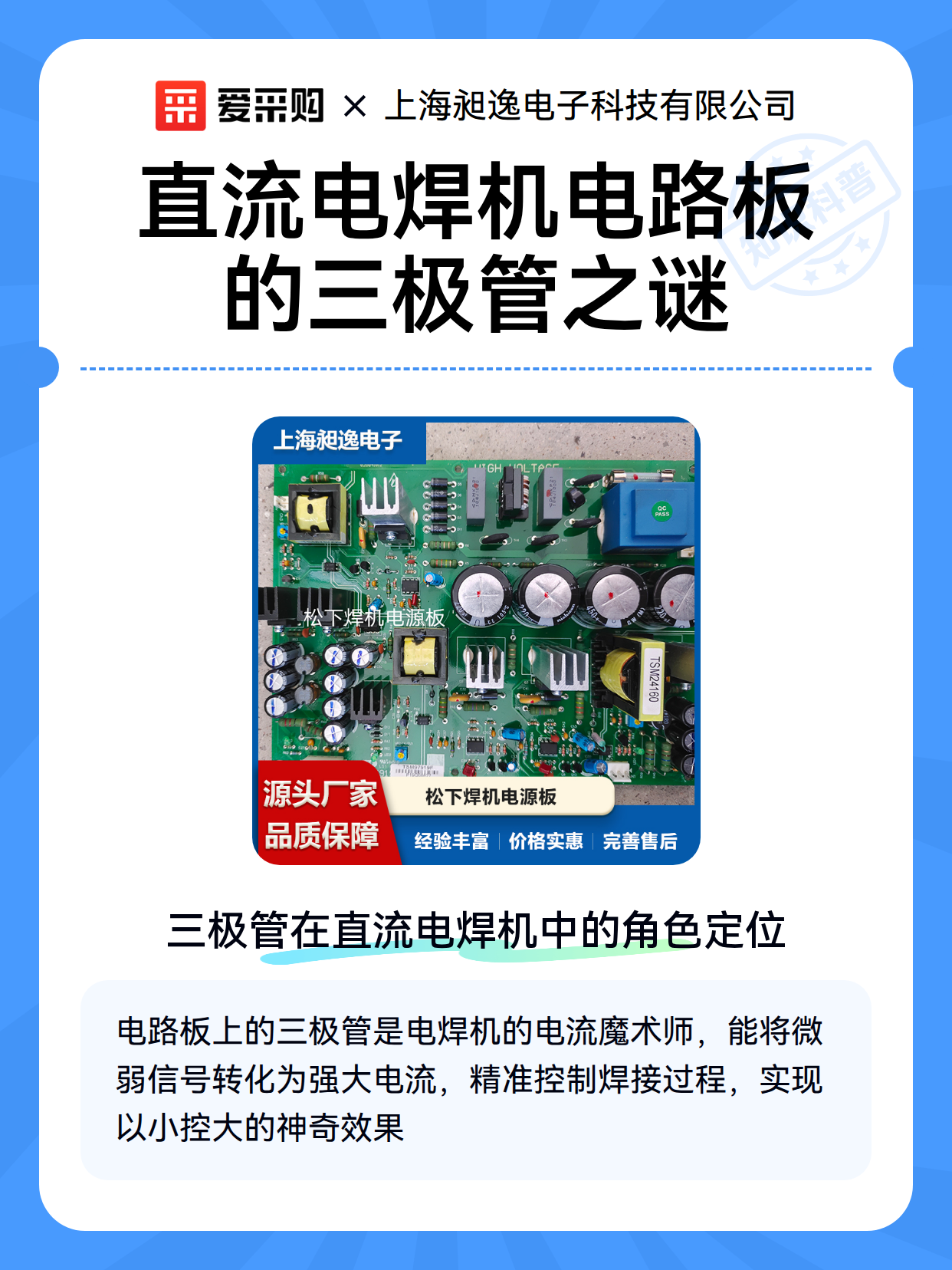

一、三极管在直流电焊机中的角色定位

如果把直流电焊机比作一位焊接大师，那么电路板上的三极管就是它最得力的助手。这个指甲盖大小的元件，承担着电流放大、开关控制等关键任务。在电弧引燃瞬间，三极管需要快速响应，将微弱的控制信号转化为强大的焊接电流；在焊接过程中，又要像精密的阀门一样，精准调节电流大小。这种"以小控大"的魔法，让三极管成为电焊机电路中不可或缺的"电流魔术师"。

二、常见三极管类型大揭秘

1. 功率MOSFET：现代电焊机的宠儿，这种场效应管凭借低导通电阻、高开关速度的优势，在高频逆变电焊机中占据主导地位。它像一位敏捷的短跑运动员，能在纳秒级时间内完成开关动作，特别适合需要快速调节电流的脉冲焊接工艺。

2. IGBT模块：当焊接电流超过200A时，IGBT就会闪亮登场。这种绝缘栅双极晶体管结合了MOSFET的高速开关特性和双极晶体管的大电流承载能力，就像装备了涡轮增压的越野车，既能快速响应又能持续输出强大动力。

3. 达林顿管：在老式电焊机中常见的复合管结构，通过两级三极管串联获得极高的电流放大倍数。虽然开关速度不如新型器件，但其低成本的特性仍让它在一些经济型机型中占有一席之地。

三、三极管选型秘籍

挑选适合的三极管就像为赛车选配轮胎，需要考虑多重因素：

• 电压容量：必须能承受电路中的最高电压，通常要留出30%的安全余量

• 电流能力：持续工作电流不应超过器件额定值的80%，脉冲电流更要严格控制

• 散热设计：大功率器件必须配备散热片，就像给运动员配备专业运动装备

• 开关频率：高频应用要选择栅极电荷小的器件，否则会像老式卡车爬坡一样吃力

有趣的是，现代电焊机电路中常采用模块化设计，将多个三极管集成在单个封装中，这种设计既提高了可靠性，又让维修变得像更换乐高积木一样简单。
