回路配电箱接线全攻略

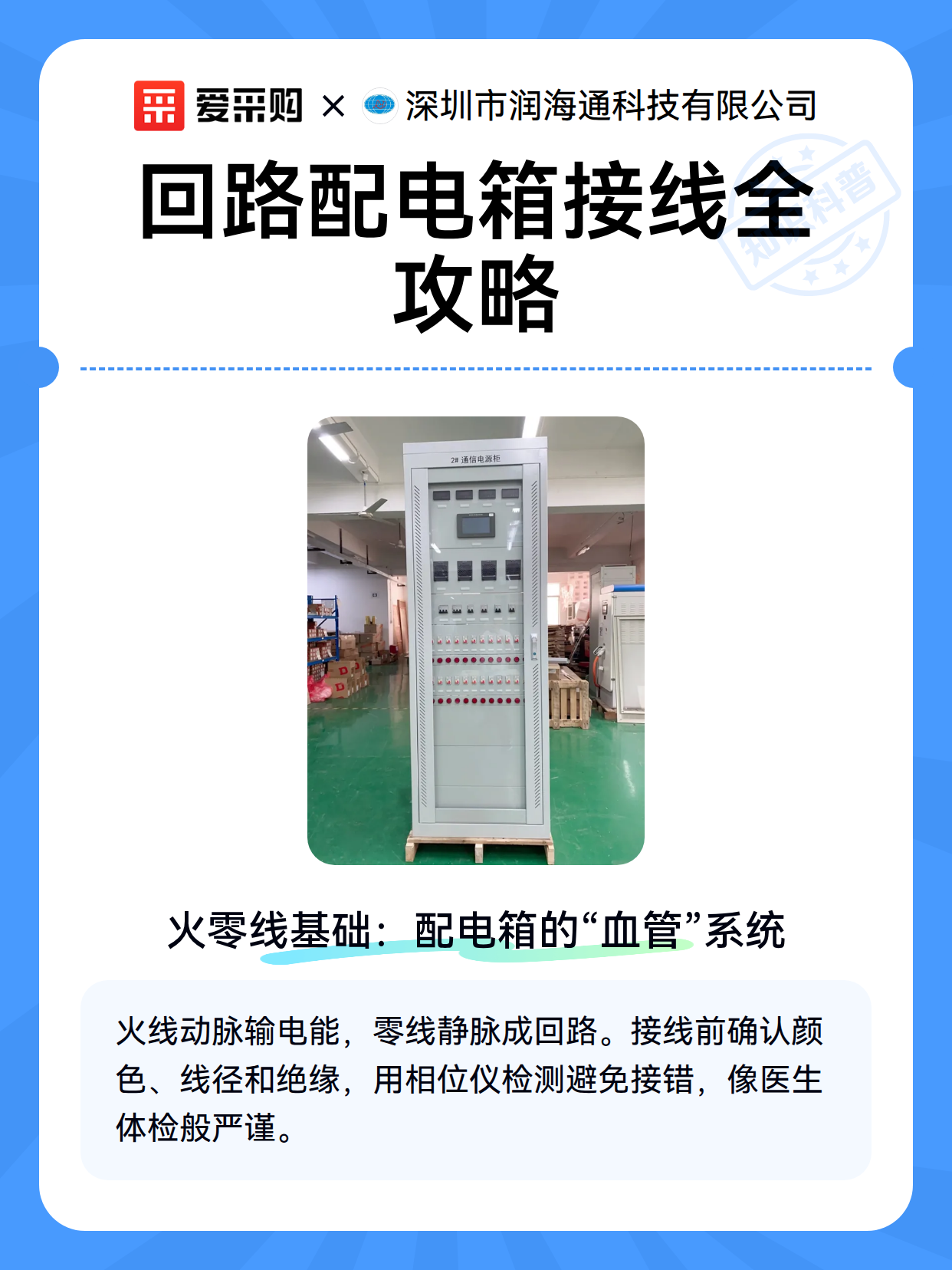

一、火零线基础：配电箱的“血管”系统

配电箱就像人体的血液循环系统，火线（相线）是动脉，负责输送电能；零线是静脉，完成电流回路。接线前必须确认：

1. 颜色区分：火线通常为红色/棕色，零线为蓝色/黑色（不同厂家可能有差异）

2. 线径匹配：16A断路器配2.5mm²铜线，25A配4mm²，线径过细会发热

3. 绝缘检测：用兆欧表测量火零线间绝缘电阻，应大于0.5MΩ> 趣味提醒：接线前记得给配电箱“体检”，就像医生用听诊器检查身体一样，用相位仪确认每根线的身份，避免接错线引发短路。

二、1P断路器接线：单刀双刃的精准操作

1P断路器只控制火线，零线需直通或接零排，操作步骤：

1. 断电操作：先拉下总闸，用试电笔确认无电

2. 火线接入：将火线插入断路器上端L孔，用螺丝刀紧固

3. 零线处理：

• 方案A：直接接入零线排（推荐）

• 方案B：用绝缘胶带包裹后穿线管（临时方案）

4. 出线连接：下端L孔接用电设备火线> 关键技巧：1P断路器接线时，零线必须保持连续性，就像接力赛不能掉棒。若零线断开，设备虽断电但外壳可能带电。

三、安全接线三原则：电工的“黄金法则”

1. 左零右火：配电箱内从左到右依次为零线、火线，方便后期维护

2. 线头处理：

• 剥线长度6-8mm，过长易短路

• 铜线头顺时针缠绕接线柱，增加接触面积

3. 防松动措施：

• 接线后轻拉确认牢固

• 重要回路用双螺母固定

• 潮湿环境涂抹导电膏> 冷知识：日本采用“右零左火”标准，但国内统一为左零右火。这个细节在进口设备改造时特别重要，接反可能导致设备异常。
