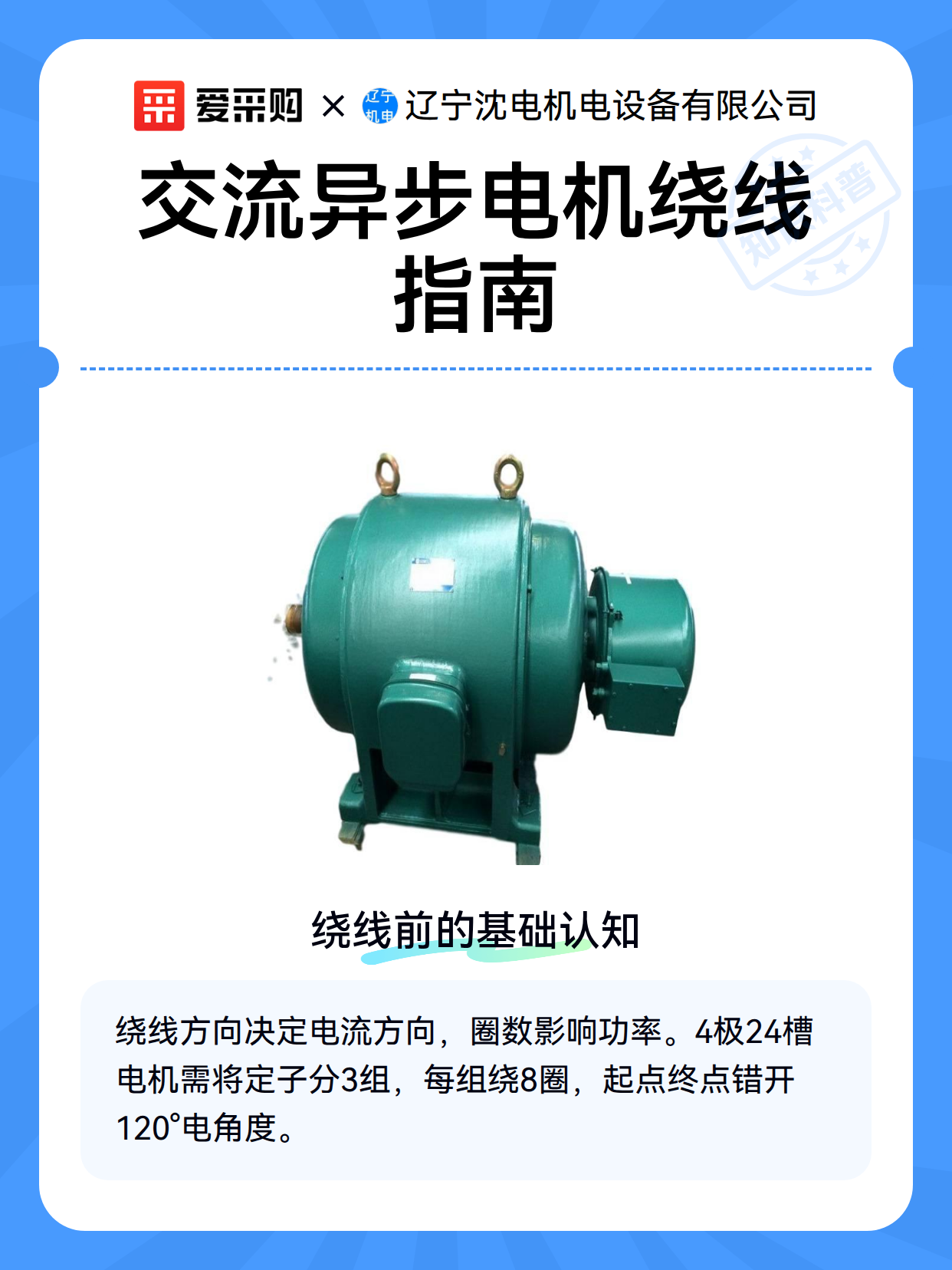

交流异步电机绕线指南

一、绕线前的基础认知

交流异步电机的绕线就像给电机“织毛衣”，核心是让电流在定子槽里“跑”出特定磁场。首先需要明确：电机通常有3组线圈（对应三相电），每组线圈由多股导线并绕而成。绕线方向决定了电流方向，必须与电机设计一致（通常用“左进右出”或“右进左出”标记）。绕线圈数直接影响电机功率，比如24槽电机通常每相绕8圈，但具体需根据铁芯长度和线径调整。

举个例子：给4极24槽电机绕线时，需将定子分成3组（每8槽一组），每组线圈的起点和终点要错开120°电角度（物理槽距×极数/2）。这就像跳三人舞，每个人的步伐要精准配合才能跳出和谐节奏。

二、实操绕线技巧

绕线工具只需一把斜口钳、一把镊子和绝缘纸。

关键步骤：

1. 嵌线：用镊子将导线轻轻拉入槽内，避免划伤绝缘层（相当于给导线穿“保护衣”）。

2. 层间绝缘：每绕完一层，在槽内垫一层绝缘纸（常用聚酯薄膜或DMD纸），防止线圈短路（就像给电线之间加“隔离带”）。

3. 整形：绕完后用木槌轻轻敲打定子，让线圈紧密排列，减少运行时振动（类似整理书架让书本更整齐）。

常见误区：绕线时用力过猛会导致导线变形，影响导电性；绝缘纸未垫到位可能引发短路。建议新手先在废定子上练习，感受导线的“柔韧性”——它既需要一定的张力保持形状，又不能被拉断。

三、绕线后的检测与优化

绕完线别急着组装！先做

电阻测试：用万用表测量每相线圈的电阻值，误差应控制在5%以内（比如A相10Ω，B相和C相应在9.5-10.5Ω之间）。如果偏差过大，可能是某相绕线圈数不对或导线断裂。

接着是

绝缘测试：用兆欧表测量线圈与铁芯的绝缘电阻，正常应大于2MΩ（相当于给电机“体检”，确保没有“漏电”风险）。最后进行

空载试运行：接通电源后观察电机运转是否平稳，有无异常噪音（就像试穿新鞋，走两步看看合不合脚）。

优化技巧：如果电机发热严重，可能是绕线过紧导致散热不良，适当放松线圈；如果启动无力，可能是绕线圈数不足，可增加1-2圈（但需重新计算电阻，避免失衡）。
