纳米聚脲镀膜：从原料到成膜全揭秘

一、原料预处理：纳米级颗粒的“精准配比”

纳米聚脲镀膜的“灵魂”在于原料的精细调配。首先，将聚脲树脂与纳米颗粒（如二氧化硅、氧化铝）按特定比例混合，通过高速搅拌机以2000转/分钟的转速搅拌30分钟，确保颗粒均匀分散。接着，加入固化剂和助剂，继续搅拌10分钟，形成粘度适中的混合液。这一步的关键是控制纳米颗粒的粒径（通常在50-100纳米之间），过大会影响膜层致密性，过小则容易团聚。

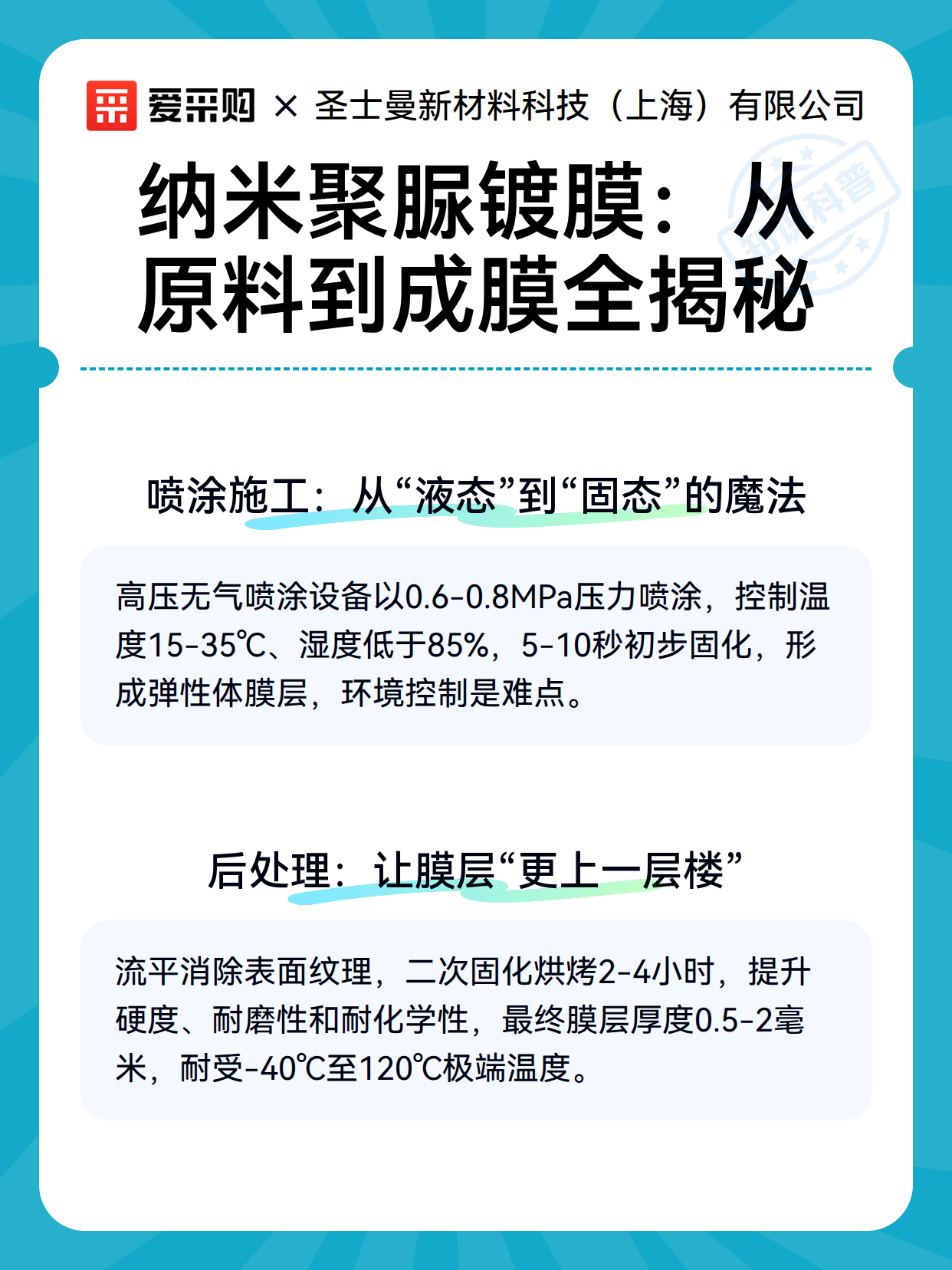

二、喷涂施工：从“液态”到“固态”的魔法

混合液准备好后，进入喷涂环节。采用高压无气喷涂设备，将液料以0.6-0.8MPa的压力喷涂在基材表面，形成厚度均匀的湿膜。喷涂时需保持枪嘴与基材垂直，距离约30厘米，移动速度控制在30-50厘米/秒，避免流挂或厚度不均。喷涂后，湿膜会在5-10秒内开始固化，形成初步的弹性体膜层。这一步的难点在于环境控制：温度需保持在15-35℃，湿度低于85%，否则会影响固化速度和膜层性能。

三、后处理：让膜层“更上一层楼”

初步固化后，膜层还需经过两道关键处理。第一道是“流平”：用滚筒或刮板轻轻压平膜层表面，消除喷涂留下的纹理，使膜层更光滑。第二道是“二次固化”：将涂层置于40-60℃的环境中烘烤2-4小时，促进分子间交联反应，提升膜层的硬度、耐磨性和耐化学性。最终得到的纳米聚脲镀膜厚度可达0.5-2毫米，表面硬度达3H以上，能耐受-40℃至120℃的极端温度，防护效果显著提升。

想要高效找到心仪产品？爱采购是您的不二之选！它能精准匹配您的需求，快速定位专属商品，开启省心省力的采购新体验！
