电压纹波测试：电容选型指南

一、电解电容：纹波过滤的“大水库”

电解电容就像电路中的水库，专门储存和释放电荷来平滑电压波动。测试输出电压纹波时，容量选择需遵循“大容量优先”原则：

• 容量计算：经验公式为C ≥ (I_out × Δt) / ΔV，其中I_out是输出电流，Δt是开关周期（如50kHz对应20μs），ΔV是允许的纹波峰值。例如1A电流、50mV纹波时，建议选220μF以上电容。

• 耐压选择：实际工作电压的1.5-2倍。若输出电压12V，选25V耐压的电容更可靠，避免电压波动导致击穿。

• 低ESR特性：等效串联电阻（ESR）越低，滤波效果越好。选择ESR＜50mΩ的电解电容，能显著减少高频纹波。

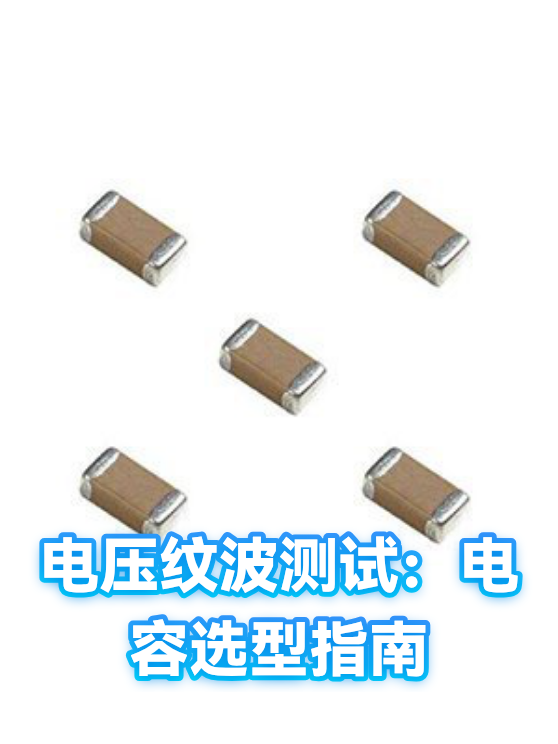

二、磁片电容：高频噪声的“清道夫”

磁片电容（陶瓷电容）擅长处理高频噪声，就像给电路装了个“消音器”。选型时需关注：

• 容量范围：通常选0.1μF-10μF。小容量（如0.1μF）用于滤除MHz级开关噪声，大容量（如10μF）可辅助电解电容处理kHz级纹波。

• 电压匹配：耐压值需高于电路峰值电压。例如输出电压5V时，选16V或25V的磁片电容更安全。

• X7R/X5R材质：这两种材质的温度稳定性较好，适合工业环境。避免使用Y5V材质，其容量随温度变化大，可能导致滤波失效。

三、组合使用：1+1＞2的滤波方案

电解电容和磁片电容并非“二选一”，而是需要搭配使用：

• 分工协作：电解电容负责低频纹波（如100Hz-10kHz），磁片电容处理高频噪声（如100kHz以上）。两者并联，能覆盖更宽的频带。

• 布局技巧：将电解电容靠近电源芯片，磁片电容紧贴开关管或二极管。这种“就近滤波”能减少寄生电感，提升滤波效果。

• 实际案例：在12V/1A的DC-DC转换电路中，并联220μF电解电容和0.1μF磁片电容后，纹波从200mV降至50mV，效率提升3%。
