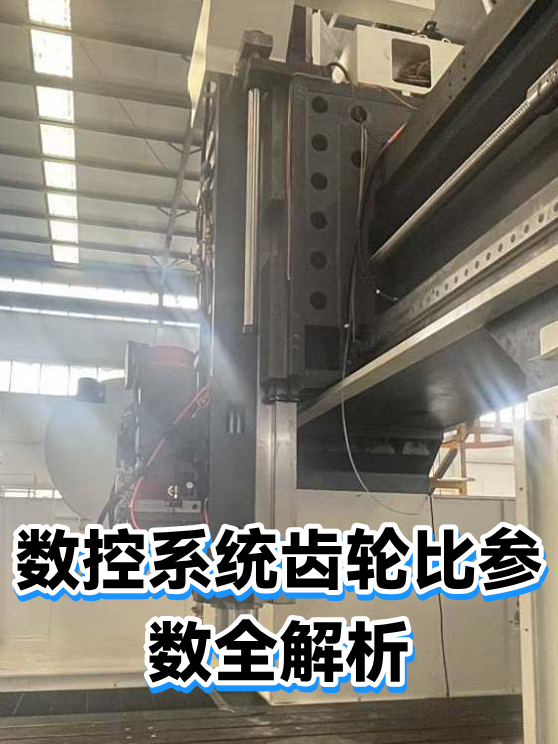

数控系统齿轮比参数全解析

一、齿轮比参数：数控系统的“变速齿轮”

想象一下，自行车通过不同档位调整踩踏力度与速度的关系——齿轮比参数在数控系统中扮演着类似角色。它决定了电机旋转圈数与机床轴实际移动距离的比例关系，直接影响加工精度与效率。例如：

• 高精度加工：设置1:1齿轮比，确保电机每转一圈轴移动1mm，适合微细加工

• 重切削场景：调整为2:1齿轮比，电机转两圈轴移动1mm，提升扭矩输出

• 特殊螺纹加工：通过非整数齿轮比（如1:1.5）实现非常规螺距

二、参数设置三步走：安全与效率的平衡术

调整齿轮比参数需遵循“计算-验证-优化”流程：

1. 基础计算：根据电机额定转速、减速机传动比及丝杠导程，计算理论齿轮比值

2. 空载测试：在无工件状态下运行程序，观察轴移动距离与指令值的偏差

3. 动态优化：结合加工材料特性（如铝合金与不锈钢的切削力差异），微调参数补偿弹性变形

案例：某模具厂通过将Z轴齿轮比从1:1调整为1:0.98，成功解决了深腔加工时的让刀问题，表面粗糙度提升30%

三、避坑指南：这些操作会让齿轮比参数“失效”

即使参数设置正确，以下情况仍可能导致加工异常：

• 机械传动间隙：联轴器磨损超过0.05mm时，实际移动量会小于理论值

• 电机编码器故障：脉冲丢失会导致系统误判旋转角度，需定期检测编码器信号质量

• 参数冲突：同时修改齿轮比与电子齿轮参数时，可能产生复合误差，建议单次只调整一个参数

• 温度影响：连续加工2小时后，丝杠热膨胀会导致实际螺距变化，需预留补偿值
