DN60管道外径画椭圆指南

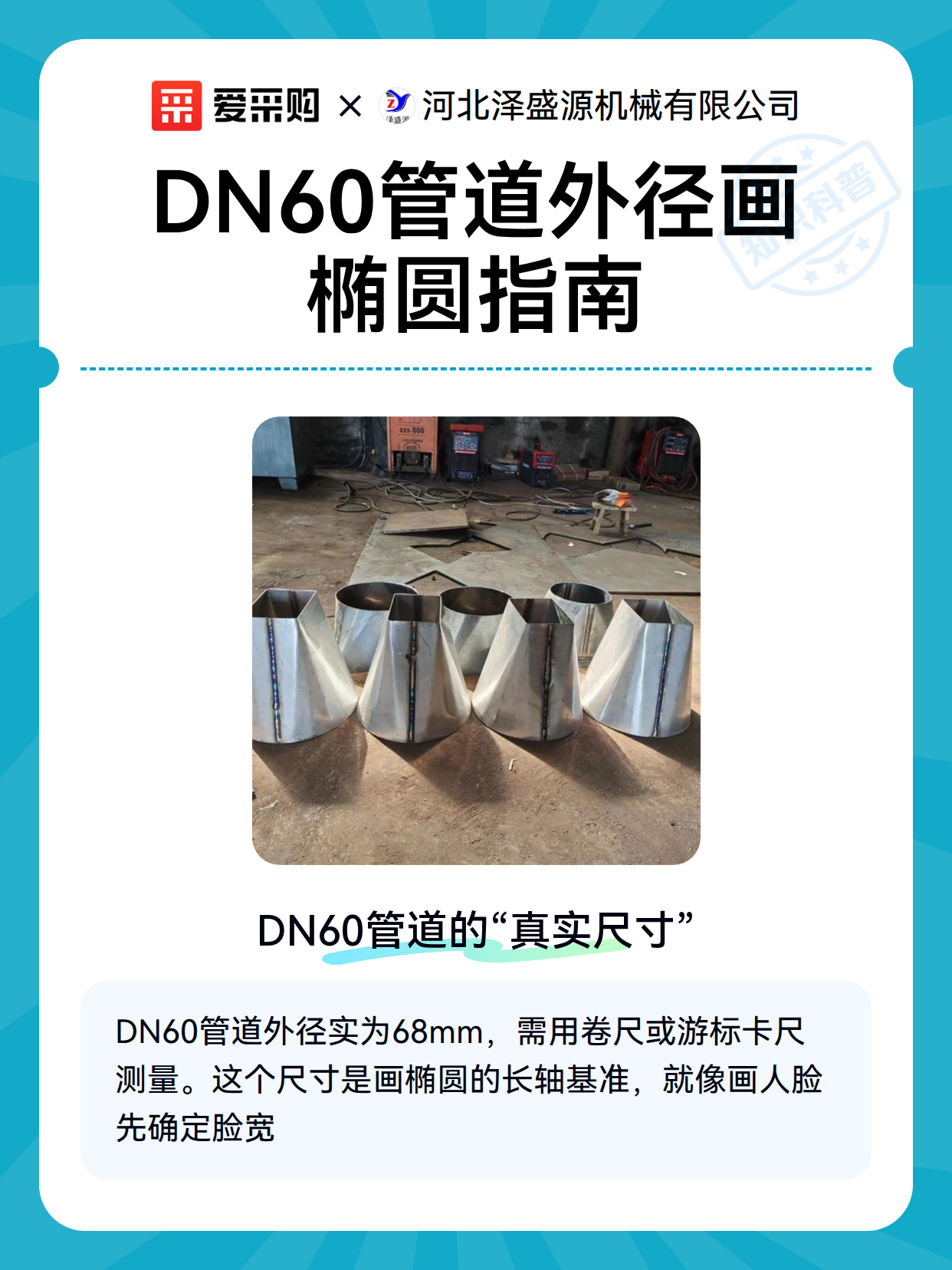

一、DN60管道的“真实尺寸”

DN60中的“60”代表管道公称直径，但外径实际是68mm（常见壁厚4mm时）。就像买衣服说“M码”，但具体胸围得看品牌。测量时用卷尺绕管道一周，除以3.14得到外径，或直接查管道参数表。这个尺寸是画椭圆的长轴基准，就像画人脸先定脸宽。

测量技巧：

• 用游标卡尺卡住管道最粗处

• 多次测量取平均值减少误差

• 旧管道注意除锈后测量

二、椭圆“黄金比例”计算法

椭圆需要长轴（a）和短轴（b）两个参数。假设要画横截面椭圆：

1. 长轴a=外径68mm

2. 短轴b=外径×0.8（常见管道椭圆扁平度） 即b=68×0.8=54.4mm 这就像画鸡蛋：长轴是蛋的长度，短轴是蛋的宽度。如果需要更扁或更圆的椭圆，调整0.8这个系数即可（0.6更扁，0.9更圆）。

数学公式： 椭圆周长≈π×[3(a+b)-√((3a+b)(a+3b))] （画图时一般不需要计算周长，了解即可）

三、3种简易绘制方法

• 方法1：两根钉子+绳子

1. 钉子间距68mm固定在纸上

2. 绳子长度=a+b=68+54.4=122.4mm

3. 铅笔拉紧绳子画圈

• 方法2：CAD快速指令 输入ELLIPSE→指定中心点→输入长轴68→输入短轴54.4→回车完成

• 方法3：手工“投影法”

1. 画直径68mm的圆

2. 从圆心画45°斜线

3. 在斜线上截取短轴长度54.4mm

4. 用曲线板连接各点成椭圆

工具推荐：

• 初学者用方法1最直观

• 精准需求选方法2

• 无电脑时用方法3
