自锁与自复位开关串联全攻略

一、开关特性大揭秘：自锁vs自复位

自锁开关像“记忆大师”——按下后保持状态，再次按下才复位，常用于持续供电场景（如台灯开关）。自复位开关则像“弹簧小能手”——按下通电，松开即断电，典型应用是门铃按钮。串联时需明确：自锁开关控制电路通断，自复位开关作为临时触发器，两者配合可实现“按住工作，松开停止”的交互逻辑。

举个栗子：用自锁开关控制电机电源，自复位开关作为急停按钮——按下自锁开关通电后，只有持续按住自复位按钮电机才运转，松开即停，既安全又灵活。

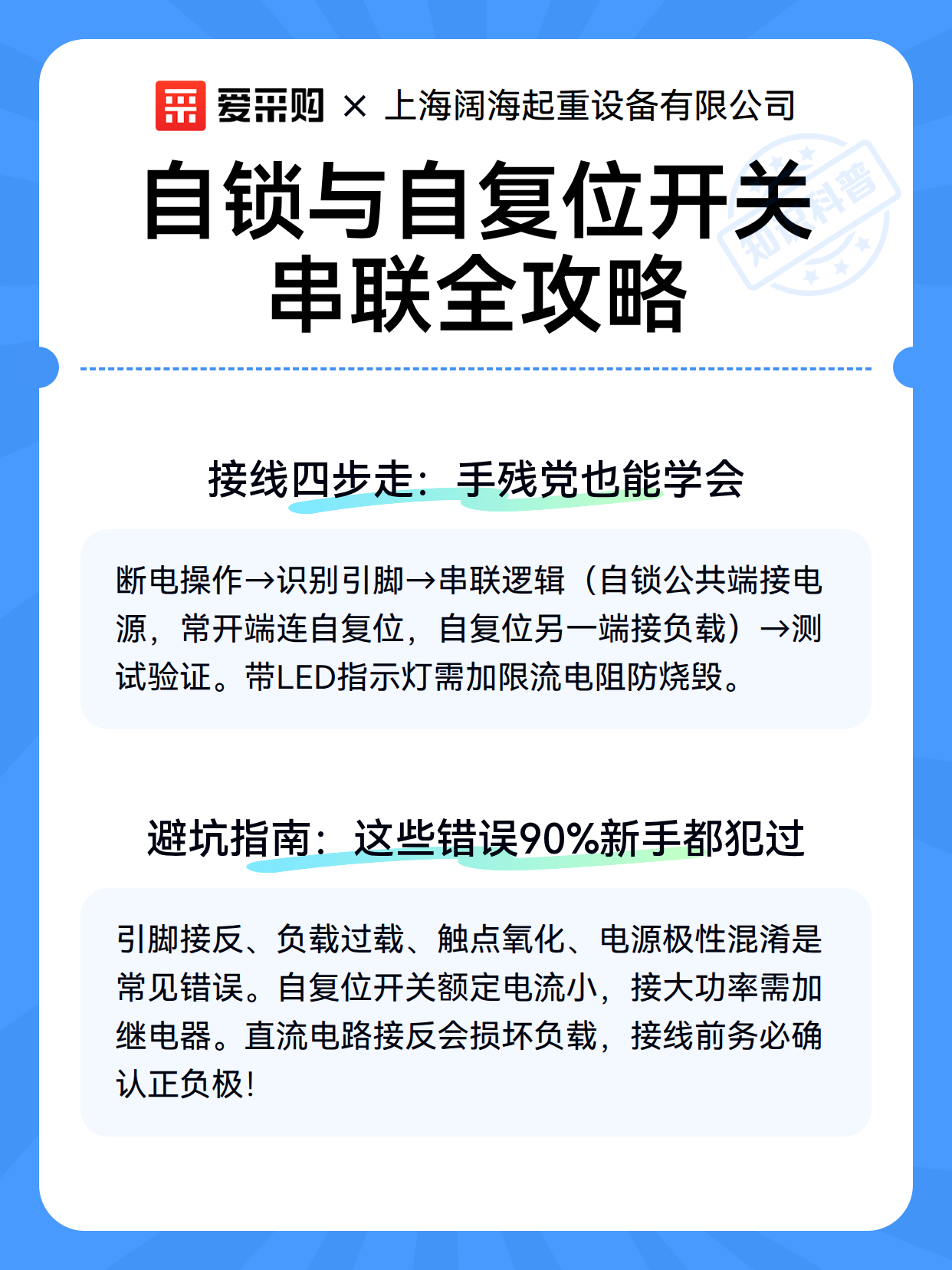

二、接线四步走：手残党也能学会

1. 断电操作：先用试电笔确认电路无电，安全第一！

2. 识别引脚：自锁开关通常有3个引脚（公共端、常开、常闭），自复位开关多为2个引脚（直接通断型）。

3. 串联逻辑：将自锁开关的公共端接电源正极，常开端连接自复位开关的一个引脚，自复位开关另一引脚接负载（如电机），负载另一端接电源负极。

4. 测试验证：通电后，先按自锁开关（电路导通），再按住自复位开关（负载工作），松开自复位开关（负载停止），最后再按自锁开关（完全断电）。

关键提醒：若自复位开关带LED指示灯，需单独接限流电阻，避免烧毁！

三、避坑指南：这些错误90%新手都犯过

1. 引脚接反：把自锁开关的常闭端当常开端用，会导致电路“反锁”——按下自锁开关反而断电！

2. 负载过载：自复位开关的额定电流较小（通常0.5A-2A），直接接大功率电机可能烧毁，需加继电器中转。

3. 忽略触点氧化：长期使用后开关触点可能氧化，导致接触不良，建议每半年用酒精棉擦拭触点。

4. 电源极性混淆：直流电路中接反电源会导致负载损坏，接线前务必用万用表确认正负极！

进阶技巧：想实现“按住自复位开关3秒后自锁”？可加一个时间继电器模块，轻松升级电路功能！
