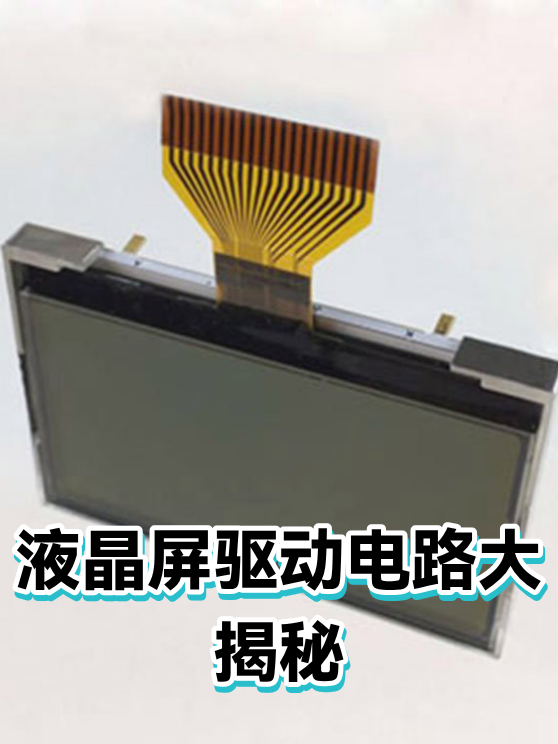

液晶屏驱动电路大揭秘

一、液晶屏驱动电路的“心脏”：像素控制原理

液晶屏的每个像素都像一个小开关，驱动电路通过控制电流的“开合”来决定像素的亮暗和颜色。以常见的TFT-LCD为例，每个像素由红、绿、蓝三个子像素组成，驱动电路会分别给它们施加不同的电压，让液晶分子“扭动”到不同角度，从而过滤背光的光线，呈现出不同颜色。这个过程就像用调色盘混合颜料，只不过这里的“颜料”是光的三原色。驱动电路的核心是源极驱动器和栅极驱动器，前者负责控制像素的亮度，后者负责按行扫描像素，两者配合才能让整个屏幕“活”起来。

二、屏幕电路设计的“灵魂”：信号与电源的平衡术

设计液晶屏驱动电路时，信号和电源的布局是关键。信号线需要尽量短且直，避免干扰导致画面出现噪点或拖影；电源线则要足够粗，确保电流稳定，防止屏幕闪烁。举个例子，如果驱动IC到像素的信号线过长，电流在传输过程中会衰减，导致像素颜色偏差；而电源线太细，大电流通过时会发热，甚至可能烧毁电路。此外，现代屏幕还会加入时序控制器（TCON），它能像“交通指挥官”一样，协调源极和栅极驱动器的工作节奏，确保画面流畅显示。

三、从原理到实践：驱动电路的优化方向

随着屏幕分辨率越来越高，驱动电路的设计也面临新挑战。高分辨率意味着像素数量激增，驱动电路需要处理的数据量呈指数级增长。为此，工程师们采用了两种优化方案：一是提高驱动IC的集成度，把更多功能集成到单个芯片中，减少信号传输距离；二是采用低压差分信号（LVDS）技术，用差分信号传输数据，能有效抵抗电磁干扰，提升信号稳定性。此外，柔性电路板（FPC）的应用也让驱动电路的布局更灵活，尤其适合曲面屏或折叠屏的设计需求。
